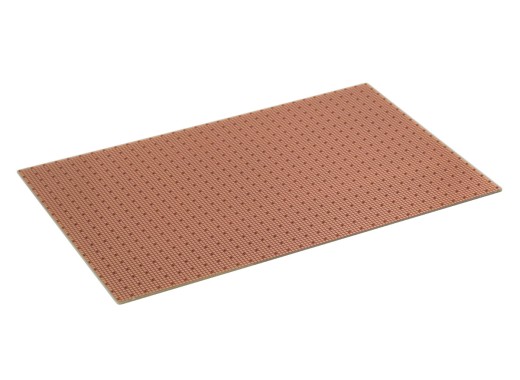

Die BusBoard SP3T-50x50-G SMT PCB ist eine 160x100 mm große Prototyping-Leiterplatte mit einem Raster von Pads für 0402, 0603, 0805, 1206, SOT23 und andere SMT-Bauteile.
Darüber hinaus verfügt die BusBoard über ein Raster von 1,067 mm großen quadratischen Pads im Abstand von 1,27 mm, sodass auf der Leiterplatte SMT-Bauteile verschiedener Größen und in verschiedenen Abständen montiert werden können.
Das SP3T-50x50-G ist zudem mit 0,79-mm-Bohrungen für Anschlüsse an die Grundplatte oder Pads auf der gegenüberliegenden Seite versehen.
Spezifikationen
| Größe der quadratischen Pads | 1,067 mm |
| Unbeschichtete Lochgröße | 0,79 mm |
| Abmessungen | 160 x 100 x 0,8 mm |
