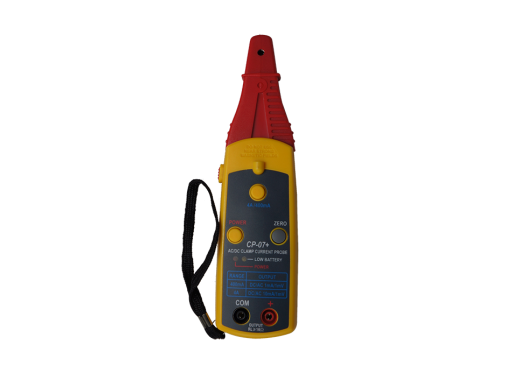

Die CP-07+ ist eine Stromsonde mit einer großen Bandbreite von bis zu 1 MHz. Außerdem ist dieser Tastkopf sehr genau und hat eine kleine
Messauflösung. Die Sonde ist besonders für die Verwendung mit einem Multimeter geeignet. Für eine Verwendung mit einem Oszilloskop sind die 4 mm langen Messfühler nicht geeignet.
Darüber hinaus verfügt der CP-07+ über eine automatische Nullpunkt- und relative Nullpunktkorrektur. Der Tastkopf ist besonders für den Einsatz mit einem Multimeter geeignet. Für die Verwendung mit einem Oszilloskop sind die 4-mm-Buchsen nicht ideal.
Der Tastkopf wird mit einer 9V-Batterie betrieben und hat eine Anzeige für schwache Batterie.
Spezifikationen
| Prüfbereich | 400 mA - 4 A | |
| Auflösung | 0,1 mA | |
| Bandbreite | DC - 1 MHz | |
| Größe der Klemme | 5 mm (maximal) | |
| Auto-Nullstellung | Ja | |
| DC-Strom: | Bereich (Genauigkeit) | Empfindlichkeit |
| 400mA (1,5% + 5d) | 1mV/1mA |
| 4A (1,5% + 5d) | 1mV/10mA |
| AC-Strom: | Bereich | Empfindlichkeit |
| 400mA (2% + 5d) | 1mV/1mA |
| 4A (2% + 5d) | 1mV/10mA |
| Anschluss | BNC | |
| Spannungsversorgung | 9V 6F22 Batterie | |
| Abmessungen | 215 x 36 x 58 mm | |
| Gewicht | 200g | |
Zubehör
Der CP-07+ wird standardmäßig mit folgenden Komponenten geliefert:
- BNC-Kabel
- Verlängerungskabel
- Weiche Aufbewahrungstasche
