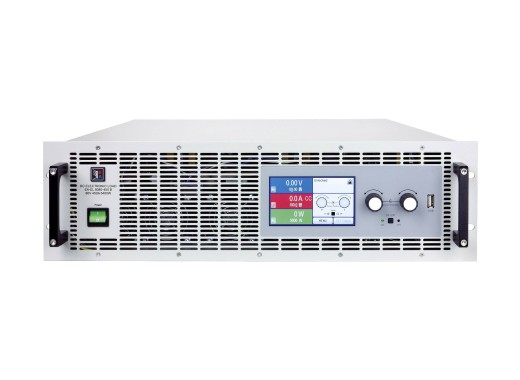

Elektro Automatik EL9080-510B Elektronische Last ist in der Lage, Lasten bis zu 510A, 80V mit einer Spitzenleistung von 7200W zu verarbeiten. Hierbei handelt es sich um eine 19 Zoll 3U rackmontierte elektronische Last mit einer Vielzahl von Kommunikationsschnittstellen wie USB-A an der Vorderseite und analoger Schnittstelle, USB-B, Master-Slave-Bus an der Rückseite sowie einem extra Steckplatz für eine steckbare digitale Schnittstelle. Der 4,3-Zoll-TFT-Farb-Touchscreen, zwei Drehknöpfe mit Drucktastenfunktion und die Kommunikationsanschlüsse auf der Rückseite ermöglichen eine intuitive Bedienung. Der mitgelieferte Wellenformgenerator mit 6 verschiedenen Wellenformen und dem Share-Bus auf der Rückseite bieten Ihnen eine Vielzahl von Testmöglichkeiten. Der Share-Bus bietet die Möglichkeit, eine zusätzliche Last parallel anzuschließen, wenn eine symmetrische Stromverteilung erforderlich ist, und kann auch an eine Stromversorgung angeschlossen werden, um eine Zwei-Quadranten-Konfiguration zu bilden. Dies ist nur bei bestimmten EA-Serien möglich, beispielsweise EA-PSI/PS 9000, den anderen Lasten von EL 9000B und der Serie ELR 9000.
Die wichtigsten Unterschiede zwischen den Modellen der Serie EL 9000 B finden Sie in der nachstehenden Tabelle.
Modell | EL 9080-170 B | EL 9080-340 B | EL 9080-510 B |
---|---|---|---|
Spitzenleistung | 2400 W | 4800 W | 7200 W |
Spannung | 80 V | 80 V | 80 V |
Strom | 170 A | 340 A | 510 A |
Preis |
Dauerleistung bei 21 °C | 4500 W |
Widerstand | 0,015 Ω - 5 Ω |
Statische Modi | CC, CR, CV, CP |
Schutz | OPP, OCP, OVP, OTP, PF |
Schnittstellen | USB-A, USB-B, analog, Master-Slave |
Anzeige | 4,3 Zoll TFT-Touchscreen |
Abmessungen | 433 x 133 x 568 mm |
Gewicht | 17,0 kg |
Die elektronische Last EL9080-510B wird geliefert mit
El 9000B series manual |
(3.85 MB) | Download |
