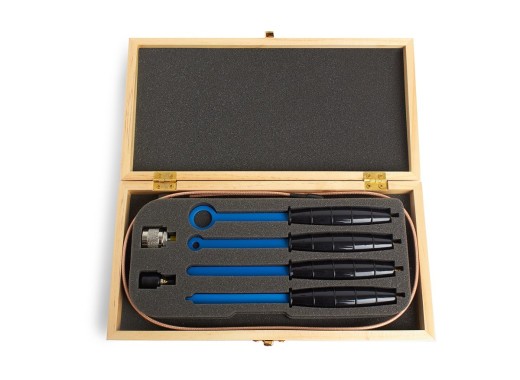

Dieses Nahfeldsonden-Set besteht aus 4 Sonden, mit denen die elektromagnetische Emission gemessen werden kann.
Mit diesem Sondensatz lassen sich potenzielle elektromagnetische Störquellen innerhalb eines Schaltkreises oder Gerätes lokalisieren.
Auf diese Weise kann überprüft werden, ob das zu prüfende Gerät die EMV-Richtlinien einhält.
Die Sonden arbeiten wie Antennen mit großer Bandbreite und können die Störaussendung von z.B.,
Komponenten, Leiterbahnen oder anderen Teilen eines Systems, die HF abstrahlen können, messen.
Eine alternative Anwendung dieser Sonden ist ein Störfestigkeitstest durch Abstrahlung eines HF-Signals an einen
potenziell empfindlichen Teil eines Schaltkreises.
Aufgrund des schmalen Designs eignen sich diese Sonden sehr gut für Messungen zwischen kleinen Öffnungen oder Komponenten. Außerdem
können die großen Sonden zunächst für allgemeine Messungen verwendet werden, und anschließend kann mit den kleinen Sonden der Ursprung der Emission noch genauer bestimmt werden.
Die Sonden sind abgeschirmt, um zu verhindern, dass unerwünschte Störungen aufgenommen werden.
Die folgende Tabelle zeigt
Modell | Länge | Form | Breite der Schleife/Punkt | Frequenzbereich |
---|---|---|---|---|
H20 (Magnetisches Feld) | 170 mm | Schleife | 20 mm | 6 GHz |
H10 (Magnetisches Feld) | 170 mm | Schleife | 10 mm | 6 GHz |
H5 (Magnetisches Feld) | 170 mm | Schleife | 5 mm | 6 GHz |
E5 (Elektrisches Feld) | 170 mm | Punkt | 5 mm | 6 GHz |
