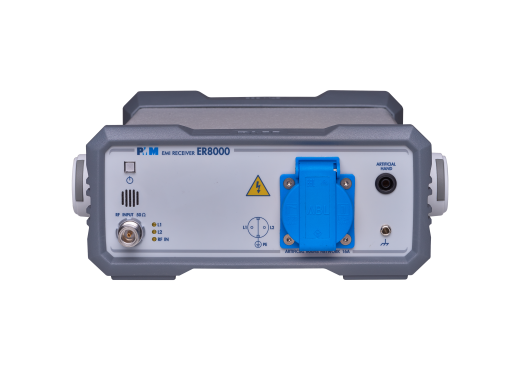

Bei der ER8000-Serie von Narda handelt es sich um in jeder Hinsicht konforme FFT-EMI-Empfänger, d. h. um Spektrumanalysatoren, die speziell für EMI-Anwendungen entwickelt wurden und genau nach der Norm arbeiten. Außerdem sind sie viel schneller als typische Spektrumanalysatoren. Diese Serie gibt es in zwei Varianten, die sich in der Bandbreite unterscheiden. Der ER8000 verfügt über einen internen 16 A 1-Phasen-LISN. Externe schwerere LISNs können vom ER8000 automatisch geschaltet werden. Der ER8000 ist außerdem konform mit CISPR 16-1-1, MIL-STD-461, ANSI C63.2 und FCC. Mit einer Echtzeit-Bandbreite von 12,5 MHz ist er ein sehr schneller Spektrumanalysator, was sich in den Abtastzeiten widerspiegelt. Neben der schnellen Scanzeit sind auch verschiedene Messfunktionen enthalten. Die im Lieferumfang enthaltene Software PES PMM Emission Suite bietet eine breite Palette von Möglichkeiten, aber es ist auch möglich, andere Software-Suites wie Nexio zu verwenden. Zudem besteht die Möglichkeit, die mitgelieferte Software zu aktualisieren. Für weitere Informationen können Sie uns kontaktieren.
Modelle
Der ER8000/00 kann auf die Version 01 aufgerüstet werden. Für weitere Informationen können Sie uns kontaktieren.
| Modell | ER8000/00 | ER8000/01 |
| Bandbreite | 9 kHz - 30 MHz | 9 kHz - 3 GHz |
| Preis |
14161
Inkl. MwSt:
14.161,00 €
Exkl. MwSt:
11.900,00 €
|
27594.91
Inkl. MwSt:
27.594,91 €
Exkl. MwSt:
23.189,00 €
|
Spezifikationen
| Auflösung | 1 Hz 100 Hz über 30 MHz |
| Genauigkeit | <2,5 ppm |
| Scanzeit Quasispitzenwert (QP)
|
| Band | b 9 kHz - 150 kHz | B 150 kHz - 30 MHz | C 30 MHz - 300 MHz | D 300 MHz - 1 GHz | E 1 GHz - 3 GHz |
| Zeit | < 2 s | < 3 s | < 20 s | < 40 s | < 160 s |
| Haltezeit | 1 s | 1 s | 1 s | 1 s | 1 s |
|
| Scanzeit Spitzenwert (Pk)
|
| Band | b 9 kHz - 150 kHz | B 150 kHz - 30 MHz | C 30 MHz - 300 MHz | D 300 MHz - 1 GHz | E 1 GHz - 3 GHz |
| Zeit | < 50 ms | < 10 ms | < 100 ms | < 500 ms | < 400 ms |
| Haltezeit | 27 ms | 0,5 ms | 32 µs | 32 µs | 4 µs |
|
| Schnittstelle | USB, RS-232, Benutzerschnittstelle (DB15) |
| Größe | 235 mm x 105 mm x 300 mm |
| Gewicht | 5,2 Kg |
Zubehör
Der Lieferumfang der ER8000 umfasst:
- LISN-Hauptkabel
- RS-232-Kabel
- USB-Kabel
- Adapter USB-zu-RS-232
- Adapter N-Stecker auf BNC-Buchse
- AC/DC-Wandler mit Steckeradapter
- Transportkoffer
Vor-und Nachteile
- FFT-kompatibel
- Funktioniert mit mehreren Softwarepaketen
Downloads
(1.74 MB)
