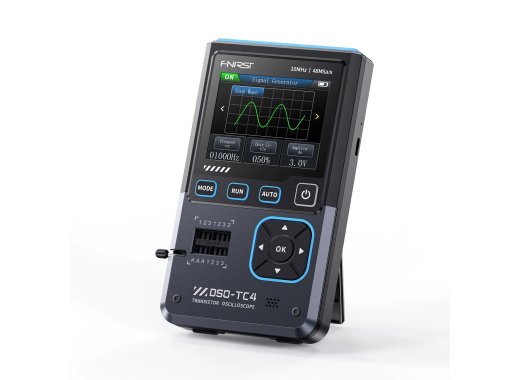

Fnirsi DSO-TC4 Multitester und Oszilloskop

Das FNIRSI DSO-TC4 vereint Multitester, digitales Oszilloskop und Signalgenerator in einem kompakten Gerät. Der Multitester bietet Funktionen wie einen elektronischen Bauteiltester, Spannungsmessung sowie Temperatur- und Feuchtigkeitsmessung und Infrarot-Dekodierung. Dank seiner kompakten Bauweise und des geringen Gewichts ist das DSO-TC4 leicht zu transportieren und vielseitig einsetzbar. Es ist jedoch nicht auf höchste Genauigkeit ausgelegt und daher eher für allgemeine Anwendungen als für präzise Messungen geeignet. Wenn Sie ein vielseitiges Gerät für Ihr Heimlabor suchen und dabei keine höchste Messgenauigkeit benötigen, ist das DSO-TC4 eine passende Wahl. Der DSO-TC4 hat einen eingebauten Akku mit 1500mAh, der mit einem mit einem USB-C-Ladegerät aufgeladen werden kann. Zudem ist es mit einem MCX-Anschluss und einem 2,8"-TFT-Farbdisplay ausgestattet. Über eine USB-C-Verbindung zum PC lassen sich Messdaten, Screenshots und Bildschirmdarstellungen einfach übertragen und teilen.

Oszilloskop

Das Oszilloskop hat eine Echtzeit-Abtastfrequenz von 48 MSa/s und eine Bandbreite von 10 MHz. Es hat einen Testspannungsbereich von 400 V AC/DC. Es empfiehlt sich jedoch, nur bis zu 40 V AC/DC zu messen und das Gerät nicht an eine Steckdose anzuschließen. Die gemessene Wellenform kann ohne Anpassungen auf dem 2,8-Zoll--Bildschirm angezeigt werden.

Multitester & Signalgenerator

Der Multitester kann viele verschiedene Komponenten testen, darunter Widerstände, Kondensatoren, Spulen und Transistoren. Der Signalgenerator verfügt über 13 verschiedene Hauptwellenformen, z.B. Rechteck, Dreieck, Puls, Sinus, Rampensignal und DC. Der DSO-TC4 hat eine einstellbare Ausgangsfrequenz von 0-50 kHz und eine einstellbare Spannung von 3,0 V.

Technische Daten

Zubehör

• 1x Oszilloskop-Tastkopf P6100
• 1x Krokodilklemme
• 3x Prüfklemmen
• 1x USB-C Kabel

Downloads

Fnirso DSO-TC4 manual

(18.58 MB)

Download
