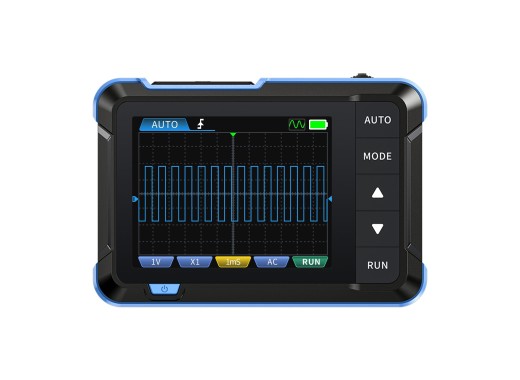

Das Fnirsi DSO153 Handoszilloskop ist die neue Version des DSO152 Oszilloskops, das auch über einen Funktionsgenerator verfügt.
Das Oszilloskop hat 1 Kanal, eine Bandbreite von 1 MHz und eine Abtastrate von 5 MS/s.
Mit der mitgelieferten Sonde kann ein Spannungsbereich von bis zu 800 Vpp gemessen werden.
Der Funktionsgenerator hat einen einzelnen Kanal, einen Frequenzbereich von 0 bis 10 MHz und eine Amplitude von 0,1 bis 3,3 V.
Der Funktionsgenerator kann außerdem 14 verschiedene Wellenformen ausgeben, darunter Sinus-, Rechteck- und Sägezahnwellen.
Das Oszilloskop kann über MCX für den Signaleingang oder über BNC mit dem mitgelieferten Adapter angeschlossen werden.
Das DSO153 verfügt außerdem über einen 2,8-Zoll-HD-LCD-Display.
Der DSO153 ist mit einem 1000-mAh-Akku ausgestattet, der eine Betriebsdauer von bis zu 4 Stunden pro Ladung ermöglicht.
Spezifikationen
Oszilloskop
| Bandbreite | 1 MHz |
| Kanäle | 1 |
| Abtastrate | 5 MS/s |
| Vertikale Skala | 10 mV/div - 20 V/div |
| Horizontale Skala | 500 ns/div – 20 s/div |
| Anzeige | 2,8-Zoll-LCD (320x240) |
| Akku | Bis zu 4 Stunden |
| Abmessungen | 99 x 68,3 x 19,5 mm |
| Gewicht | 100 g |
Funktionsgenerator
| Bandbreite | 0 - 10 kHz |
| Kanäle | 1 |
| Abtastrate | 5 MS/s |
| Frequenzauflösung | 0 - 10 kHz |
| Amplitudenbereich | 0,1 - 3,3 V |
| Eingebaute Funktionen | Sinus, Rechteckig, Sägezahn, Halb, Voll, Schritt, Antischritt, Rauschen, Exponentialer Anstieg, Exponentialer Abfall, DC, Multi-Audio, Sinkimpuls, Lorentz |
Zubehör
- 1x Krokodilklemmentastkopf
- 1x USB-C-Ladekabel
- 1X Lanyard
- 1x P6100 Hochspannungsprüfkopf (100 MHz, 1x/10x)
- 1x BNC-Buchse auf MCX-Stecker-Adapter
Downloads
(602 KB)
