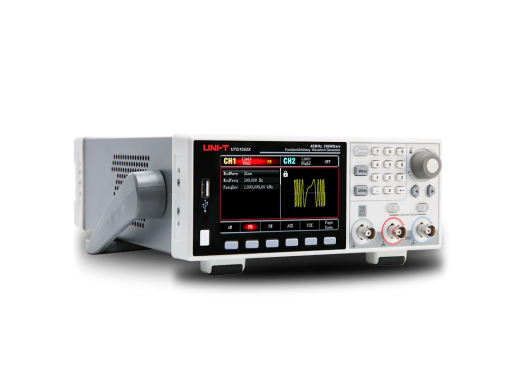

Funktionsgenerator UNI-T UTG1022X-PA
Details
Der UNI-T UTG1022X-PA ist ein Funktionsgenerator der Serie UTG1000X mit einer maximalen Ausgangsfrequenz von 20 MHz und einer maximalen Ausgangsamplitude von 20 Vpp. Alle Modelle haben 2 Kanäle und eine vertikale Auflösung von 16 Bit. Der Funktionsgenerator hat eine präzise und stabile Wellenformausgabe mit einer Auflösung von nur 1 μHz. Die UTG1000X-Serie bietet mehrere Modulationsmodi und umfasst 6 Standardwellenformen. Die Funktionsgeneratoren der UTG1000X-Serie sind leistungsstarke und multifunktionale Funktions-/Arbiträrwellenformgeneratoren. Dieses Modell enthält ein Standard-Leistungsverstärkermodul, das ein Signal mit einer maximalen Leistung von 4 W liefern kann, um die Prüfanforderungen einiger Geräte zu erfüllen.
Für die UTG1000X-Serie ist auch eine kostenlose PC-Software erhältlich.
Die standardmäßige 3-Jahres-Garantie kann durch Registrierung des Geräts auf 5 Jahre verlängert werden.
Übersicht der Modelle
UNI-T bietet 3 Modelle der UTG1000X-Serie an, die sich in Frequenzausgang und Leistungsverstärker unterscheiden:| Modell | UTG1022X | UTG1022X-PA | UTG1042X |
|---|---|---|---|
| Max. Ausgangsfrequenz | 20 MHz | 20 MHz | 40 MHz |
| Leistungsverstärkermodul | Nein |
Ja |
Nein |
| Preis |
Spezifikationen
| Kanäle | 2 |
| Vertikale Auflösung | 16 bBits |
| Abtastrate | 200 MSa/s |
| Frequenzauflösung | 1 μHz |
| Amplitudenbereich | 20 Vpp |
| Länge der Wellenform | 4 kpts |
| Modulation | AM, FM, PM, FSK, ASK, PSK, PWM, Frequenzdurchlauf, Burst |
| Eingebaute Funktionen | Sinus, Rechteck, Impuls, Rampe, Rauschen |
| Ausgangsimpedanz | 50 Ω |
| Schnittstellen | USB-Host/Gerät |
| Anzeige | 4,3" TFT LCD (480x272) |
| Abmessungen | 215 x 103 x 316 mm |
| Gewicht | 2,2 kg |
Zubehör
Das UNI-T UTG1022X-PA wird geliefert mit:- Netzkabel
- USB-Kabel
- BNC-zu-BNC-Kabel
- BNC-zu-Krokodilklemmenkabel
Vor-und Nachteile
- 16 Bit
- Preisgünstig
- Inklusive Leistungsverstärker
- Maximale Funktionslänge von nur 4 kpts
Downloads
| UNI-T UTG1000X datasheet |  (1.25 MB) | Download |
