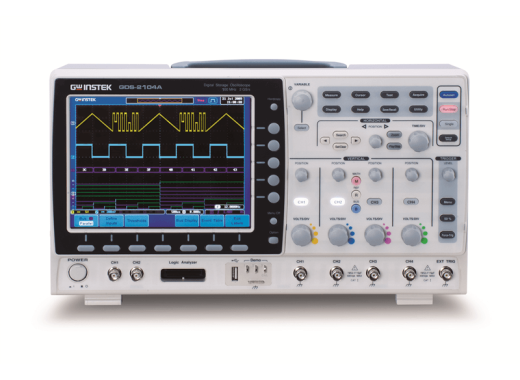

GW Instek GDS-2204A Oszilloskop
Details
Das GDS-2204A von GW Instek ist ein digitales Oszilloskop mit einer Bandbreite von 200 MHz und hat 4 Kanäle. Einzigartig an der GDS-2000A-Serie ist, dass es mit einer hohen Abtastrate von 2 GSa/s ausgestattet ist. Dieses Oszilloskop verfügt außerdem über die VPO-Technologie (Visual Persistence Oscilloscope), die eine Aktualisierungsrate von bis zu 80 000 Wellenformen pro Sekunde ermöglicht. Darüber hinaus ist das GDS-2204A mit einem 8-Zoll-Farbbildschirm ausgestattet, der leicht ablesbar ist. Mit einer Speichertiefe von 2 Megapunkten pro Kanal können auch lange Signale angezeigt werden.
Anschlussmöglichkeiten
Die Oszilloskope können über USB und LAN mit einem Computer verbunden werden, um die Messdaten zu speichern. Es ist auch möglich, die Daten über einen längeren Zeitraum zu protokollieren und z.B. auf einem USB-Stick im CSV-Format zu speichern.
Spezifikationen
| Bandbreite | 200 MHz |
| Kanäle | 4 |
| Abtastrate | 2 GSa/s |
| Speicher | 2 Mpts pro Kanal |
| Anstiegszeit | 1,75 ns |
| Anzeige | 8" TFT LCD SVGA Farbdisplay (LED Hintergrundbeleuchtung), 800x600 Pixel |
| Eingangsimpedanz | 1 MΩ // 16 pF |
| Horizontale Skala | 1 ns/Teilung - 100s/Teilung |
| Vertikale Auflösung | 1 mV/Teilung - 10 V/Teilung |
| A/D-Wandler | 8 Bit Auflösung |
| Maximale Spannung | 300 V RMS, KAT. I |
| Wellenform-Erfassungsrate | bis zu 80 000 wfm/s |
| Anschlüsse | USB 2.0 Typ A, USB 2.0 Typ B, LAN, Go-NoGo-Ausgang, RS-232C |
| Gewicht (ohne Gehäuse) | 4,2 kg |
| Abmessungen | 384 x 220 x 145 mm |
Zubehör
Das GDS-2204A wird geliefert mit:
- Schnellstart-Anleitung
- Cd mit Handbuch
- Netzkabel
- 4 Sonden, 1 pro Kanal
Die PC-Software und die Treiber können kostenlos von der GW Instek-Website heruntergeladen werden.
Downloads
| GDS-2000A series datasheet |  (732.04 KB) | Download |
| GDS-2000A series manual | (7.76 MB) | Download |
| DTC sample | (126.04 KB) | Download |
