Graphtec GL860 Datenlogger-Set
Details
Der Graphtec GL860 ist ein tragbarer, galvanisch getrennter Mehrkanal-Datenlogger für die industrielle Temperatur- und Spannungsüberwachung. Die standardmäßigen 20 Kanäle verfügen über ein Abtastintervall von 5 ms. Zudem ist jeder Kanal galvanisch getrennt, um kanalübergreifende Störungen zu verhindern. Die Daten werden intern in einem Speicher von bis zu 8 GB gespeichert, der mit einer SD-Karte erweitert werden kann, und die gespeicherten Daten lassen sich problemlos als CSV-Datei exportieren. An jedem Kanal werden Spannungs-, Thermoelement-Tastkopfmessungen, RTD- und Feuchte-Eingänge unterstützt, und die 20 Kanäle lassen sich auf bis zu 200 Kanäle erweitern. Graphtec ist eine japanische Marke, die für die Langlebigkeit und Qualität ihrer Geräte bekannt ist.

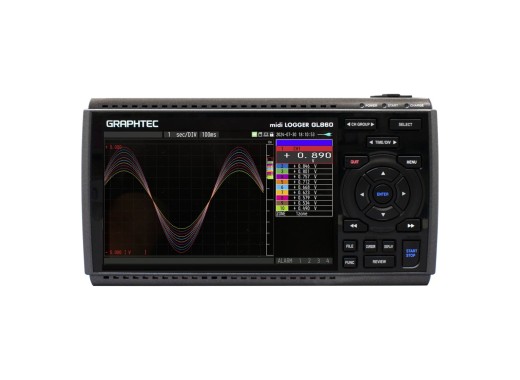

Das integrierte 7-Zoll-TFT-Display zeigt Live-Wellenformen und Statistiken der aufgezeichneten Daten an; USB und Ethernet stehen als Schnittstellen für die PC-Steuerung und Fernüberwachung zur Verfügung. Der Datenlogger wird mit einem robusten Transportkoffer, zwei Akkus für bis zu 10 Stunden Betriebszeit und der 20-Kanal-Schraubklemmenleiste B-563 geliefert. Sensoren sind nicht im Lieferumfang enthalten. Kontaktieren Sie uns, wenn Sie Hilfe bei der Auswahl der richtigen Sensoren oder bei der Konfiguration von mehr als 20 Kanälen benötigen.
Bei diesem Angebot handelt es sich um das komplette GL860-Set, das den Datenlogger und die 20-Kanal-Schraubklemmenleiste B-563 mit einem Transportkoffer, zwei Akkus und Zubehör für einen tragbaren Einsatz vor Ort kombiniert. Der Graphtec GL860-Datenlogger ohne Zubehör ist separat erhältlich.
Der GL860 lässt sich von 20 auf bis zu 200 Kanäle erweitern. In jedem Schritt wird ein Erweiterungsmodul B-566 zusammen mit einer oder mehreren Eingangsanschlussleisten B-563 hinzugefügt; die Module werden mit einem Kabel B-567 verbunden, das in Längen von 0,5 m und 2 m erhältlich ist. Kontaktieren Sie uns, wenn Sie Hilfe bei der Konfiguration der richtigen Kombination für Ihre Kanalanzahl benötigen.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modellübersicht
| Modell | Graphtec GL260 | Graphtec GL860 |
|---|---|---|
| Kanäle | 10 | 20, erweiterbar auf 200 |
| Abtastintervall | 10 ms | 5 ms |
| Widerstandstemperatursensoren | Nein | Ja |
| Schnittstellen | USB 2.0 | USB 2.0, Ethernet |
| Display | 4,3" TFT (480 x 272) | 7"-TFT (800 x 480) |
| Preis |
Zubehörvergleich
| Im Lieferumfang enthalten | Nur GL860-Datenlogger | GL860-Set |
|---|---|---|
| Datenlogger | Ja | Ja |
| Eingangsanschluss | Wählen Sie B-563 oder B-563SL | 1x B-563 |
| Akku | Nein | 2x B-569 |
| Hartschalen-Transportkoffer | Nein | Ja |
| USB-Kabel | Nein | Ja |
| Schraubendreher | Nein | Ja |
| Kalibrierzertifikat | Nein | Ja |
| Garantie | 12 Monate | 18 Monate |
| Preis |
Technische Daten
| Isolation | Alle Kanäle galvanisch getrennt, 60 Vp-p zwischen den Anschlüssen |
| Eingangswiderstand | 1 MΩ |
| Spannungsbereiche | 20 mV - 100 V (12 Bereiche) |
| Thermoelement-Tastkopfmessung | K, J, E, T, R, S, B, N, C (W) |
| Temperaturbereich | -200 °C - 2000 °C |
| Widerstandsthermometer | Pt100, JPt100, Pt1000 (3-Leiter) |
| Temperatur (RTD) | -200 °C - 850 °C (Pt100) / -200 °C - 500 °C (JPt100, Pt1000) |
| Logik-/Impulseingänge | 4 |
| Alarmausgänge | 4 (Open-Collector) |
| Triggereingang | 1 |
| Speicher | 8 GB, erweiterbar mit SD-Karte |
| Display | 7-Zoll-TFT-Farb-LCD (800 × 480) |
| Akku | Bis zu 10 Stunden |
| Abmessungen | 240 x 158 x 52,5 mm |
| Gewicht | 1010 g |
Zubehör
Das Graphtec GL860-EU-563-Set wird mit folgendem Zubehör geliefert:
- 1x Hartschalen-Transportkoffer
- 2x Akku B-569
- 1x B-563 20-Kanal-Schraubklemmenblock
- 1x Netzteil
Vor-und Nachteile
- Guter Preis pro Kanal
- Vollständig isolierte Eingänge
- Erweiterbar auf bis zu 200 Kanäle
- Robuste, hochwertige japanische Verarbeitung
- Sensoren separat erhältlich
Downloads
| Graphtec GL860 user manual |  (26.07 MB) | Download |
