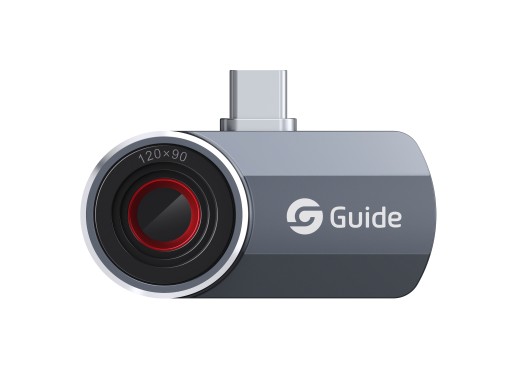

Guide IR MobIR ES1-Wärmebildkamera (Android & iOS)

Die Guide MobIR ES1 ist eine Plug-and-Play-Wärmebildkamera für Smartphones und Tablets, die ein Smartphone in ein Wärmebildgerät für die Inspektion von Heizungs-, Lüftungs- und Klimaanlagen, die Diagnose elektrischer Fehler, die Prüfung von Leiterplattenbaugruppen sowie die Gebäudeinspektion verwandelt. Der Anschluss erfolgt über USB-C, sodass dieselbe Kamera auf mehreren Geräten verwendet werden kann.

Die Wärmebildkamera verfügt über einen NETD-Wert von ≤15 mK, und die ES1 misst einen Temperaturbereich von -20 bis 550 °C über zwei automatisch umschaltbare Messbereiche. Der 120×90-Detektor kann in Echtzeit auf 480×360 hochskaliert werden, was die lineare Auflösung vervierfacht. Darüber hinaus eignen sich das Sichtfeld von 50°×38° und eine Mindestaufnahmedistanz von 0,1 m für Arbeiten im Nahbereich an Schränken, Leiterplatten und Rohrleitungen.

Die kostenlose FocusIR-App für iOS und Android bietet Punkt-, Linien- und Flächenanalyse, 12 Farbpaletten sowie eine benutzerdefinierte Palette, Temperaturalarmfunktionen und Foto- und Videoaufzeichnung. Die Kamera entspricht der Schutzklasse IP54 und besteht einen Falltest aus 2 m Höhe, während sie nur 25 g wiegt. Die ES1 verfügt über keinen eigenen Akku und bezieht 310 mW Leistung vom Smartphone.

Für die Nahaufnahme kleiner Bauteile ist ein optionales magnetisches 30-fach-Makroobjektiv erhältlich. Für das iPhone 14 und frühere Modelle sowie für iPads mit Lightning-Anschluss ist der optionale USB-C-zu-Lightning-Adapter erforderlich.

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.

Modellübersicht

Technische Daten

Zubehör

Im Lieferumfang des MobIR ES1 sind enthalten:

• USB-C-Kappe
• Tragetasche

Downloads

Guide MobIR 3.0 datasheet

(472.68 KB)

Download
