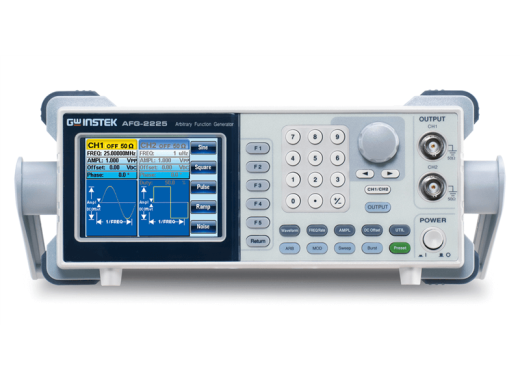

GW Instek AFG-2225 Funktionsgenerator
Details
Der AFG-2225 von GW Instek ist ein 2-Kanal 25 MHz Funktionsgenerator mit mehreren guten Eigenschaften. Zum Beispiel kann dieser Funktionsgenerator Signale mit 4 Punkten erzeugen, bei einer vertikalen Auflösung von 10 Bit. Der 2225 bietet zwei vollwertige, individuell einstellbare Kanäle. Darüber hinaus kann das Tastverhältnis der Blockwellensignale von 1% bis 99% variiert werden. Die Tatsache, dass das Tastverhältnis so weit einstellbar ist, ist bei Funktionsgeneratoren nicht üblich. Das hat den Vorteil, dass man auf diese Weise auch Impulssignale erzeugen kann. Darüber hinaus verfügt der Funktionsgenerator über einen eingebauten Frequenzzähler, der bis zu 150 MHz messen kann.
Der Funktionsgenerator bietet auf beiden Kanälen 10Vp-p Ausgangsamplitude und eine 1µHz Auflösung. Darüber hinaus kann der 2225 mehrere Modulationen des Signals durchführen. Der Funktionsgenerator kann AM/FM/PM/FSK/SUM modulieren.
Die Kanäle können nicht nur einzeln, sondern auch in Korrelation zueinander verwendet werden. Zum Beispiel können die Signale gleich sein und nur eine Phasendifferenz aufweisen, oder sie können sich gegenseitig umkehren. Die Möglichkeiten sind vielfältig.
Auf dem 3,5"-TFT-Bildschirm des AFG-2005 können Wellenform, Frequenz, Amplitude, Offset und andere wichtige Einstellungen gleichzeitig abgelesen werden. Das macht die Bedienung sehr einfach.
Der AFG-2225 hat 66 verschiedene Wellenformen vorprogrammiert. Der Funktionsgenerator kann aber auch über USB an einen Computer angeschlossen werden. Mit der mitgelieferten Software können beliebige Signale erstellt werden, die dann auf dem Generator erzeugt werden können. Außerdem ist es möglich, CSV-Dateien auf das Gerät zu laden und so komplexe mathematische Funktionen auszuführen. Diese Wellenformen können auf dem Funktionsgenerator in einem der 10 Speicherplätze abgelegt werden.
Spezifikationen
| Kanal | 2 |
| Ausgangssignale | Sinus, Blockwelle, Sägezahn, Rauschen, beliebige Wellenformen |
| Frequenzbereich (Sinus, Block) | 0,1 µHz - 25 MHz |
| Abtastrate | 120MSa/s |
| Länge der Wellenform | 4 k Punkte |
| Vertikale Auflösung | 10 Bit |
| Horizontale Auflösung | 1 µHz |
| Stabilität/Präzision | ± 20 ppm |
| Amplitudenbereich | 0 - 10 Vp-p |
| Impedanz | 50 Ω |
| Tastverhältnisbereich (Rechteckwelle) | 1% ~ 99% (≤ 100kHz) 10% ~ 90% (≤ 1MHz) 50% (≤ 25M Hz) |
| Modulation | AM / FM / Wobbeln / FSK / PM / SUM |
| Frequenzzähler | 5 - 150 MHz (3mVrms - 30 Vrms) |
| Speicher | 10 Steckplätze |
| Konnektivität | USB (Host und Gerät) |
| Anzeige | 3,5-ZOLL-TFT-LCD |
| Abmessungen | 266 x 107 x 293 mm |
| Gewicht | 2,5 kg |
Für weitere Informationen finden Sie das Handbuch und das Datenblatt hier. Außerdem können Sie hier den Treiber und die Software herunterladen.
Zubehör
Das AFG-2225 wird mit folgendem Zubehör geliefert
- Schnellstart-Anleitung
- Benutzerhandbuch auf CD
- Netzkabel
- Messleitung GTL-110 x2
- Erklärung zur rückführbaren Kalibrierung
