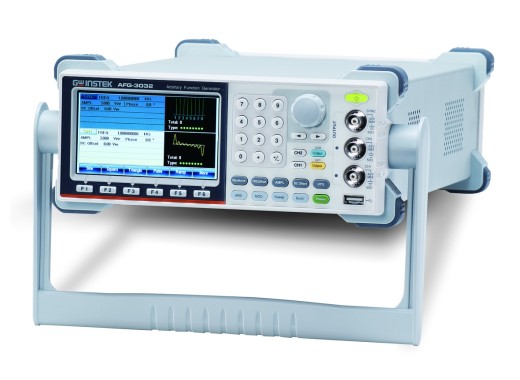

GW Instek AFG-3032 Funktionsgenerator
Details
Der GW Instek AFG-3032 ist ein Funktionsgenerator mit 2 isolierten Ausgangskanälen, der Wellenformen bis zu 30MHz mit einer Auflösung von 1µHz erzeugen kann und für Anwendungen in der Industrie, der wissenschaftlichen Forschung und der Ausbildung konzipiert ist. Zu den Hauptmerkmalen gehören eine Ausgangsamplitude von 1mVpp bis 10Vpp (verbunden mit einer 50Ohm-Last), eine vertikale Auflösung von 16 Bit, eine Wellenformlänge von 8M Punkten, eine Frequenzauflösung von 1µHz und eingebaute Sinus-, Rechteck-, Impuls-, Dreieck-, Rampen-, Gleichspannungs-, Oberwellen-, Rausch- und Wellenformen.
Die Wellenformbreite, die Anstiegsflankenzeit und die Abfallflankenzeit der Pulswellenform können flexibel eingestellt und als Triggersignale verwendet werden. Der Benutzer kann über 65 integrierte Funktionswellenformen, einschließlich IQ-Basisbandwellenformen, beliebige Bearbeitungen vornehmen.
Er unterstützt AM/FM/PM/FSK/PWM-Modulation, Frequenzsweep, Amplitudensweep und Burst. Zweikanalige Modelle bieten SUM-Modulation, Kopplung, Tracking und Phase, um die Prüfanforderungen von Differenzsignal, Phasensteuerung und Verstärkerverzerrung zu erfüllen.
Der eingebaute 8. harmonische Signalgenerator simuliert das harmonische Signal von Schaltnetzteilen. Er ist auch in der Lage, die Eigenschaften von EMI-Leistungsfiltern zu testen. Das AFG-3032 verfügt über eine kostenlose Software zur Bearbeitung von Arbiträrsignalen (AWES), mit der der Benutzer die Signalformen aus den eingebauten Diagrammen schnell bearbeiten kann, um Messungen durchzuführen.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Spezifikationen
| Kanal | 2 |
| Ausgangssignale | Sinus, Rechteck, Dreieck, Harmonische, Rampe, Impuls, Rauschformen |
| Frequenzbereich (Sinus, Block) | 1 µHz - 30 MHz |
| Abtastrate | 250 MSa/s |
| Länge der Wellenform | 8M Punkte |
| Vertikale Auflösung | 16 Bit |
| Horizontale Auflösung | 1 µHz |
| Stabilität/Präzision | ± 1 ppm |
| Amplitudenbereich | 1 mVpp - 10 Vpp |
| Impedanz | 50 Ω |
| Tastverhältnisbereich (Rechteckwelle) | 20% ~ 80% (≤ 25 MHz) 40% ~ 60% (≤ 25-30MHz) 20% ~ 80% (≤ 20M Hz) |
| Modulation | AM / FM / PM / FSK / PWM / Wobbeln / Burst / SUM |
| Speicher | 10 Steckplätze |
| Anschlussmöglichkeiten | LAN, USB |
| Anzeige | 4,3-ZOLL-TFT-LCD |
| Abmessungen | 265 x 107 x 374 mm |
| Gewicht | 4 kg |
Zubehör
Das AFG-3022 wird mit folgendem Zubehör geliefert
- Netzkabel
- Prüfkabel GTL-101 x2
- Erklärung zur rückführbaren Kalibrierung
Downloads
| GW Instek AFG-3032 Manual |  (6.65 MB) | Download |
| GW Instek AFG-3032 Datasheet | (2.51 MB) | Download |
| DTC sample | (126.04 KB) | Download |
