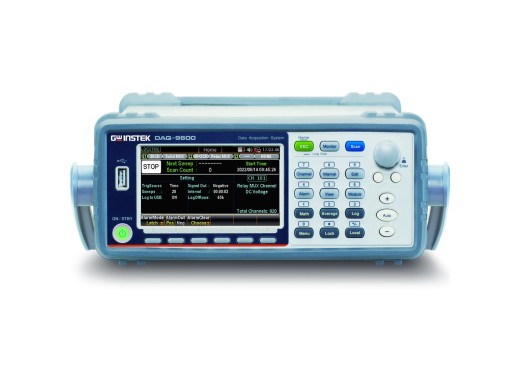

GW Instek DAQ-9600 Datenlogger
Details
Das Datenerfassungssystem DAQ-9600 von GW Instek ist ein modularisiertes Datenerfassungssystem mit hoher Flexibilität; es wird vor allem dann eingesetzt, wenn verschiedene Eingänge wie Spannung und Temperatur gleichzeitig gemessen werden sollen.
Der modulare Aufbau des DAQ-9600 bietet 3 Modulsteckplätze und ein eingebautes 6,5-stelliges digitales Präzisions-DMM. An die 3 Modulsteckplätze können 5 verschiedene optionale Module angeschlossen werden.
Sie finden diese Module weiter unten. Die Benutzer können diese Module je nach Messanforderungen kombinieren und anpassen.
Das DMM kann auf 60 Zweidrahtkanäle, 120 Single-Ended-Kanäle oder 96 Matrixkoppelpunkte erweitert werden. Der DAQ-9600 führt seine eigene Signalkonditionierung durch, was das Messrauschen reduziert und externe Konditionierungsmodule überflüssig macht.
Der DAQ-9600 verfügt über ein 4,3-Zoll-Farbdisplay, kann 14 Eingangssignale umwandeln und Messdaten in verschiedenen Formaten darstellen, z. B. als Balkendiagramm oder Histogramm.
Der DAQ-9600 unterstützt die Datenspeicherung und ist mit LAN, RS232C, USB und GPIB (optional) ausgestattet. Über den LAN-Anschluss kann auf die Daten zugegriffen werden, solange Sie mit dem Internet verbunden sind.
Es ist notwendig, mindestens 1 Modul zu installieren, um den DAQ-9600 zu benutzen. Der Mainframe hat ohne installierte Module keine Funktionalität; siehe die Optionstabelle unten für die möglichen Module, die Sie wählen können
Spezifikationen
| Abmessungen: | |
| Modus | Bereich |
| DC-Messungen | |
| Max. Spannung | 600 V |
| Max. Strom | 2 A |
| Max. Widerstand | 1 GΩ |
| AC-Messungen | |
| Max. True-RMS-Spannung | 400 V | Max. True-RMS-Strom | 2 A |
| Frequenz | 3 Hz - 1 MHz |
| Temperatur (RTD) | -200 ℃ - 600 ℃ |
| Temperatur (Thermoelemente) | -200 ℃ - 1820 ℃ |
| Temperatur (Thermistor) | -80 ℃ - 150 ℃ |
| Kapazität | 1 nF - 100 µF |
| DMM | 6,5-stellig, 14 verschiedene Eingangskanäle |
| Anzeige | 4,3 Zoll TFT-Farb-LCD |
| Schnittstelle | USB-A, USB-B, RS-232C, LAN |
| Abmessungen | 357,8 x 266,9 x 107 mm LxBxH |
| Gewicht | 4,5 kg |
Optionen
Mit Hilfe der folgenden Optionen können Sie zusätzliche Funktionen hinzufügen.
| DAQ-900 | Der DAQ-900 ist ein Multiplexer, der zwei Gruppen (A/B) von jeweils 10 2-Draht-Kanälen bereitstellt. | |
| DAQ-901 | Der DAQ-901 ist ein umfassender Multiplexer für die allgemeine Abtastung. Er verfügt über 10 2-Leiter-Kanäle und 2 zusätzliche Kanäle für Strommessungen. | |
| DAQ-909 | Der DAQ-909 ist ein umfassender Multiplexer für Hochspannung und Hochstrom. Er verfügt über 4 2-Leiter-Kanäle und 2 zusätzliche Kanäle für Strommessungen. |
Zubehör
Die DAQ-9600 wird standardmäßig geliefert mit:
- Netzkabel
- Schraubendreher
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Eingebautes DMM
- Eingebaute Signalkonditionierung
Downloads
| DAQ-9600 datasheet |  (887.67 KB) | Download |
| DAQ-9600 specifications | (238.11 KB) | Download |
| DAQ-9600 User manual | (6.52 MB) | Download |
| DTC sample | (126.04 KB) | Download |
