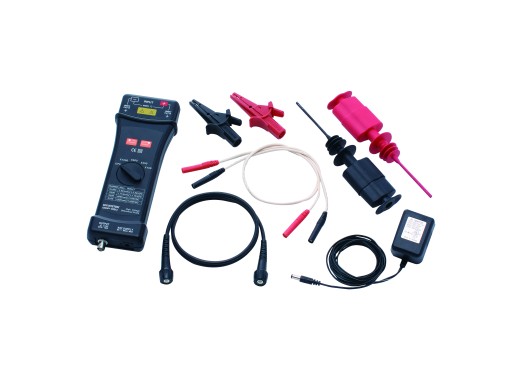

GW Instek GDP-050 Differentialtastkopf
Details
Der GW Instek GDP-050 ist ein hochwertiger Differentialtastkopf für Hochspannung, der zur GDP-Serie gehört. Mit den Differentialtastköpfen der GDP-Serie können Benutzer Hochspannungsmessungen bei Prüfungen von erdfreien Stromkreisen mit einer Fehlermarge von 2 % durchführen. Darüber hinaus bieten diese Tastköpfe eine wählbare Abschwächung, was ihre Einsatzmöglichkeiten und Vielseitigkeit erheblich erweitert.
Der GDP-050 hat eine Bandbreite von 50 MHz und eine maximale Eingangsspannung von 7000 V, die auf jedem massebezogenen Oszilloskop sicher angezeigt werden kann. Darüber hinaus verbessern die hohe Eingangsimpedanz und die geringe Eingangskapazität die Genauigkeit des Differenzsignals erheblich. Schließlich verfügt das Gerät über eine Überbereichsanzeige, die aufleuchtet, wenn die maximale Eingangsspannung überschritten wird.
Die Informationen auf dieser Seite sind vorläufig und können sich ändern.
Modell-Übersicht
Die Produkte dieser Serie unterscheiden sich hauptsächlich in der Bandbreite und der maximalen Eingangsspannung. Weitere Unterschiede entnehmen Sie bitte den Technischen Daten oder dem Datenblatt.| Modell | Bandbreite | Max. Eingangsdifferenzspannung | Preis |
| GDP-025 | 25 MHz | ±1400 V | |
| GDP-050 | 50 MHz | ±7000 V | |
| GDP-100 | 100 MHz | ±7000 V |
Technische Daten
| Max. Eingangsdifferenzspannung | 700V（100X) 1400 V（200X） 3500 V（500X） 7000 V（1000X） |
| Verzögerungszeit | 14 ns (100X) 7 ns (500X, 1000X, 2000X) |
| Genauigkeit der Verstärkung | ± 2% |
| Ausgangsspannung | ≤ ±7 V |
| Eingangsimpedanz | 54 MΩ / 1,2 pF (differentiell) 27 MΩ / 2,3 pF (jeder Eingang gegen Masse) |
| Ausgangsimpedanz | 50 Ω |
| CMRR | 60 Hz: > 80 dB 100 Hz: > 60 dB 1 MHz: > 50 dB |
| Stromversorgung, Netzteil, Netzgerät | Extern 9 VDC, 0,4 W |
| Länge des Kabels | 100 cm |
| Abmessungen | 240 x 80 x 30 mm |
| Gewicht | 280 g |
Zubehör
- 1x Netzkabel
- 1x 100 cm BNC-Kabel
- 2x 60 cm Bananenkabel
- 2x HV-IC-Klemme
- 2x Krokodilklemme
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Abschwächung wählbar
- Präzise
Downloads
| GW Instek GDP series datasheet |  (1.5 MB) | Download |
| GW Instek GDP series user manual | (738.81 KB) | Download |
| DTC sample | (126.04 KB) | Download |
