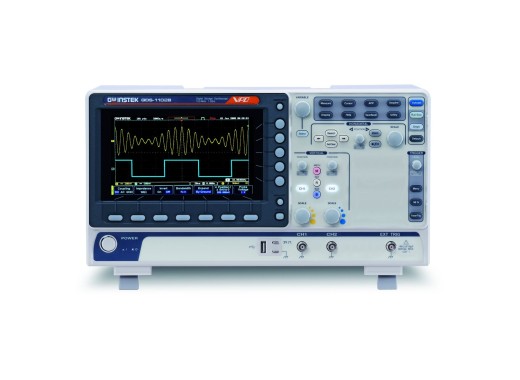

GW Instek GDS-1102B Oszilloskop
Details
Das GW Instek GDS-1102B ist ein 2-Kanal-Oszilloskop mit 100MHz Bandbreite und stammt aus der GDS-1000B-Serie. Die Oszilloskope dieser Serie von GW Instek bieten ein sehr gutes Preis-Leistungs-Verhältnis; sie haben einen großen Farbbildschirm, einen tiefen Speicher und eine hohe Erfassungsrate. Nicht umsonst werden sie als Konkurrenten der berühmten Rigol DS-1000Z-Serie bezeichnet.
Messungen
Mit dem eingebauten Spannungsmesser ist es möglich, eine 3-stellige Anzeige von RMS-Werte, es ist auch ein 5-stelliges Frequenzmessgerät verfügbar. Es ist möglich, 8 Messungen gleichzeitig auf dem Bildschirm anzuzeigen, es ist auch möglich, 36 Messungen gleichzeitig in einem Pop-up anzuzeigen.
Filtern
Die GDS-Scopes bieten die Möglichkeit, eine digitale Filterung des Signals durchzuführen. Dadurch ist es möglich, das Signal ohne unvermeidliches Hintergrundrauschen oder unerwünschte Signalanteile darzustellen. Das Signal kann mit einem Hoch- oder Tiefpassfilter gefiltert werden, wobei die Filterung kanalweise erfolgen kann.
Doppelte Anzeige
Mit der Dual-Display-Funktion kann sowohl das gesamte Signal als auch ein gezoomter Teil davon gleichzeitig angezeigt werden. Es ist auch möglich, eine Lissajous-Figur in einer X-Y-Darstellung anzuzeigen.
Anschlüsse
Die Oszilloskope können über USB und LAN an einen Computer angeschlossen werden, um die Messdaten über einen längeren Zeitraum zu speichern. Bei einem Mindestintervall von 5 Sekunden ist es beispielsweise möglich, die gemessenen Kurvenformen im CSV-Format auf einem USB-Stick oder einem über LAN angeschlossenen Computer für bis zu 100 Stunden zu speichern.
Modell-Übersicht
Die Modelle der GDS-1000B-Serie unterscheiden sich in Bandbreite, Anstiegszeit und Kanälen.
| ModelGDS-1072BGDS-1102BGDS-1054BGDS-1074BGDS-1104B | |||||
|---|---|---|---|---|---|
| Analoge Bandbreite | 70 MHz | 100 MHz | 50 MHz | 70 MHz | 100 MHz |
| Anstiegszeit | 5 ns | 3,5 ns | 7 ns | 5 ns | 3,5 ns | Kanäle | 2 | 2 | 4 | 4 | 4 |
| Preis |
Spezifikationen
| Speicher | 10 Mpts pro Kanal |
| Maximale Abtastrate | 1 GSa/s |
| Anzeige | 7" TFT, 800x480 Bildpunkte |
| Eingangsimpedanz | 1 MΩ // 16 pF |
| Horizontale Skala | 1 ns/Teilung - 100s/Teilung |
| Vertikale Auflösung | 1 mV/Teilung - 10 V/Teilung |
| Gemessener Rauschwert | 500 - 800 µVpp (bei 25&Micros, 1mV/div, Aufzeichnungslänge: 10K) |
| A/D-Wandler | 8 Bit Auflösung |
| Maximale Spannung | 300 V RMS, KAT. I |
| Wellenform-Erfassungsrate | bis zu 50.000 wfm/s |
| Anschlüsse | 2.0 USB (Host/Gerät), LAN, Pass/Fail-Ausgang |
| Gewicht (ohne Gehäuse) | 2,8 kg |
| Abmessungen | 380 x 127,3 x 208 mm (LxBxH) |
Zubehör
Alle Oszilloskope der Serie GDS-1000B werden inklusive Zubehör geliefert:
- Schnellstartanleitung
- Cd mit Handbuch
- Netzkabel
- Tastköpfe, 1 pro Kanal, 70/100 MHz je nach Modell
Downloads
| GDS-1000B series manual |  (7.73 MB) | Download |
| GDS-1000B series datasheet | (5.98 MB) | Download |
| DTC sample | (126.04 KB) | Download |
