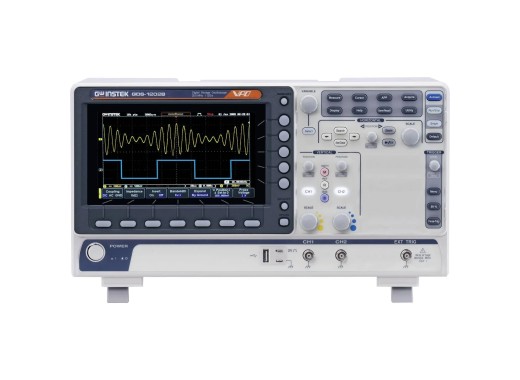

Digitales Speicheroszilloskop GW Instek GDS-1202B

Das GW Instek GDS-1202B ist ein digitales Zweikanal-Oszilloskop mit außergewöhnlichen Funktionen und Leistungen zu einem günstigen Preis. Das Oszilloskop, das sich für den Bildungsmarkt und industrielle Anwendungen der Einstiegsklasse eignet, verfügt über eine maximale Speichertiefe von 10M und eine maximale Wellenform-Aktualisierungsrate von 50.000 Wellenformen pro Sekunde. Darüber hinaus hat das GDS-1202B eine Bandbreite von 200 MHz und eine maximale Abtastrate von 1 GSa/s.

Das GDS-1202B ist außerdem standardmäßig mit einer seriellen Bustrigger- und Dekodierfunktion ausgestattet, die bei anderen Oszilloskopen oft als zusätzliche Option angeboten wird. Zusätzlich bietet das Oszilloskop eine 1-Millionen-Punkte-FFT-Anzeige, die eine hohe Auflösung bietet. Das GDS-1202B verfügt außerdem über eine Nulltastenfunktion, die eine schnelle Rückkehr zu den ursprünglichen vertikalen, horizontalen und getriggerten Positionen ermöglicht und so die Effizienz der Messung verbessert.

Das Oszilloskop ist in der Lage, 256 Farbverläufe auf seinem 7"-TFT-LCD-Display darzustellen. Darüber hinaus kann das GDS-1202B über die Verbindungssoftware OpenWave mit dem PC verbunden werden. Es verfügt außerdem über ein Datenprotokoll, eine digitale Filterfunktion und eine X-Y-Anzeige.

Spezifikationen

.

Bandbreite	200 MHz
Anstiegszeit	1,75 ns
Kanäle	2
Abtastrate	1 GSa/s (gemeinsam genutzt)
Speicher-Tiefe	10M / Kanal
Aktualisierungsrate der Wellenform	50.000 wfm/s
Trigger-Typen	Flanke, Impulsbreite, Video, Impulslauf, Anstieg und Fall, Timeout, Alternate, Ereignis-Verzögerung (1~65535 Ereignisse), Zeitverzögerung (Dauer, 4ns~10s)
Vertikale Auflösung	8 Bit
Vertikale Skala	1mV ~ 10V/Div
Serieller Bus Trigger und Dekodierung	I2C, UART, CAN, LIN
Horizontale Skala	5 ns/Teilung ~ 100 s/Teilung
Automatische Messparameter	Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
Cursor-Parameter	Spannungsdifferenz zwischen den Cursorn ( ΔV), Zeit Differenz zwischen den Cursorn ( ΔT)
Anzeige	7" 800x480 TFT LCD-Farbbildschirm
Konnektivität	USB (Host/Gerät), LAN, Go-NoGo BNC
Zusätzliche Merkmale	Kensington Style Schloss
Abmessungen	380 mm x 208 mm x 127,3 mm
Gewicht	2,8 kg

Zubehör

Das GW Instek GDS-1202B wird inklusive Zubehör geliefert:

• Netzkabel
• Zwei passive 200-MHz-Tastköpfe
• Erklärung zur rückführbaren Kalibrierung

Es ist möglich, die GDS-1000B Firmware auf V1.27 zu aktualisieren, mit diesem Update werden I2C, SPI, UART, CAN / LIN Serielle Bustrigger- und Dekodierfunktionen kostenlos sein. Dieses Update kann auf der GW Instek Website gefunden werden.
