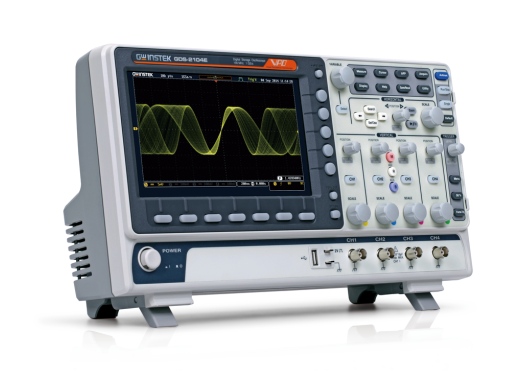

GW Instek GDS-2204E Oszilloskop
Details
Das GW Instek GDS-2204E ist ein 4-Kanal-Oszilloskop und die 200-MHz-Version der GDS-2000E-Serie von GW Instek. Das Besondere an den GDS-2000E Oszilloskopen ist, dass sie für jeden Kanal einen AD-Wandler besitzen. Das bedeutet, dass die Abtastgeschwindigkeit nicht zwischen den Kanälen aufgeteilt werden muss und die Oszilloskope eine Abtastfrequenz von 1 MS/s pro Kanal bieten. Das bedeutet, dass das Oszilloskop bei Verwendung von zwei Kanälen die gleiche Leistung bietet wie ein normales Oszilloskop mit 2 GS/s.
Bei den 4-Kanal-Scopes werden die AD-Wandler zwischen Kanal 1 und 2 sowie 3 und 4 getrennt aufgeteilt. Wenn also die Kanäle 1, 2 und 3 verwendet werden, arbeiten die ersten beiden im 500 MS/s-Modus, während Kanal 3 weiterhin als 1 GS/s-Kanal arbeitet.
Die Oszilloskope der Serie GDS-2000E verfügen über ein großes 8-Zoll-Farbdisplay. Mit einer Speichertiefe von 10 Mpts/Kanal ist genügend Platz vorhanden, um Signale mit hoher Präzision zu speichern. Mit der Erfassungsrate von 120.000 wfs/s können Signale mit diesen Scopes schnell analysiert werden. Im Vergleich zu den SDS2000-Scopes bieten diese Scopes einige bessere Eigenschaften.
Die Oszilloskope können über USB oder LAN mit einem Computer verbunden werden, um Daten zu speichern oder zu analysieren. Darüber hinaus kann ein USB-Stick angeschlossen werden, mit dem Daten bis zu 100 Stunden am Stück aufgezeichnet werden können. Diese Daten werden in einer csv-Datei gespeichert, die z.B. von Matlab oder Excel verwendet werden kann. Die Daten können direkt auf Druckern, die PictBridge unterstützen, ausgedruckt werden.
Mit dem eingebauten Spannungsmesser können RMS-Werte bis auf 3 Stellen genau angezeigt werden. Darüber hinaus verfügen die Oszilloskope über einen 5-stelligen Frequenzzähler, um die Frequenzen, aus denen sich das Signal zusammensetzt, eindeutig zu messen.
Die GDS-Scopes bieten ein sehr geringes Grundrauschen von nur 400 µVpp in der Signalverarbeitung. Das Grundrauschen beeinflusst die Genauigkeit bei der Messung kleiner Signale stark.
Die Oszilloskope bieten eine Dual-Display-Funktionalität, die es ermöglicht, sowohl das gesamte Signal als auch einen kleinen Teil davon gleichzeitig zu betrachten. Mit dieser Funktion können die Eigenschaften des Signals leicht analysiert werden, da sie einen detaillierteren Überblick bietet.
Modelle
Die Modelle mit der Endung 2 verfügen über 2 Kanäle, die Modelle mit der Endung 4 über 4 Kanäle. Abgesehen von der Anzahl der Kanäle haben die Modelle innerhalb einer Serie ähnliche Eigenschaften.
| Modell | GDS-2072E/ GDS-2074E | GDS-2104E | GDS-2204E |
|---|---|---|---|
| Kanäle | 2 / 4 | 4 | 4 |
| Analoge Bandbreite | 70 MHz | 100 MHz | 200 MHz |
| Anstiegszeit | 5 ns | 3,5 ns | 1,75 ns |
Spezifikationen
| Abtastrate | 1GS/s pro Kanal (oder pro 2 Kanäle bei den 4-Kanal-Modellen) |
| Speichergröße | 10 Mpts pro Kanal |
| Anzeige | 8" TFT, 800x480 Bildpunkte |
| Eingangsimpedanz | 1 MΩ // 16 pF |
| Horizontale Skala | 1 ns/Teilung - 100s/Teilung |
| Vertikale Auflösung | 1 mV/Teilung - 10 V/Teilung |
| A/D-Wandler | 8 Bit Auflösung |
| Maximale Spannung | 300 V RMS, KAT. I |
| Wellenform-Erfassungsrate | bis zu 120.000 wfm/s |
| Unterstützung von Sonden | 1x, 10x |
| Anschlussmöglichkeiten | USB 2.0 Typ A, USB 2.0 Typ B, LAN, Go-NoGo-Ausgang, Kalibrierungsausgang |
| Gewicht (ohne Gehäuse) | 2,8 kg |
| Abmessungen | 384 x 127,3 x 208 mm (LxBxH) |
Für weitere Informationen zu den Oszilloskopen kann das Datenblatt oder das Handbuch konsultiert werden, die unten aufgeführt sind.
Zubehör
Alle Endoskope der Serie GDS-2000E werden mit folgendem Zubehör geliefert
- Schnellstart-Anleitung
- CD mit Handbuch
- Netzkabel
- Erklärung zur rückführbaren Kalibrierung
- Sonden, 1 pro Kanal, 70/150/200 MHz je nach Modell
Die PC-Software (OpenWave) und die Treiber können kostenlos von der GW Instek-Website heruntergeladen werden.
Downloads
| GDS-2000E Datasheet |  (1.23 MB) | Download |
| GDS-2000E User Manual | (9.65 MB) | Download |
| DTC sample | (126.04 KB) | Download |
