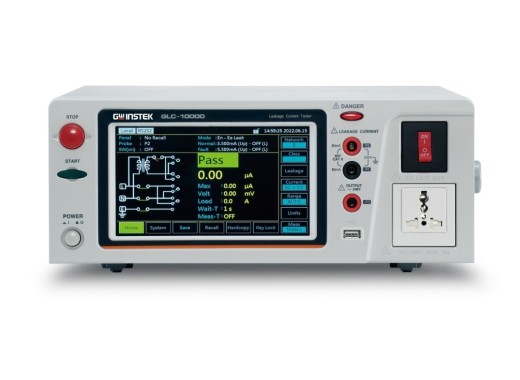

GW Instek GLC-10000 Leckstromprüfer
Details
Der GW Instek GLC-10000 ist ein Leckstromprüfer, der zur Durchführung von Leckstromprüfungen an elektrischen und elektronischen (medizinischen) Geräten gemäß IEC 60601-1 (2020 3.2rd) verwendet wird.
Der GLC-10000 arbeitet mit 12 simulierten Netzwerken für die menschliche Impedanz, um die Simulation des menschlichen Körpers zu ermöglichen, während das zu prüfende Gerät (EUT) einer Leckstromprüfung gemäß spezifischen Normen oder Vorschriften wie IEC, UL, EN, usw. unterzogen wird.
Das Messgerät hat die Möglichkeit, 20 verschiedene Arten von Leckströmen zu messen. Es verfügt über 30 Speicherplätze, um persönliche Einstellungen zu speichern. Das Gerät ist mit einem 7-Zoll-TFT-LCD-Touchscreen ausgestattet, der eine bequeme Bedienung und die Beobachtung von Informationen ermöglicht und auf dem Einstellungen und Prüfergebnisse gleichzeitig angezeigt werden können. Darüber hinaus können 1000 Sätze von Messergebnissen für eine spätere Analyse gespeichert werden.
Spezifikationen
| Gleichstrom | Bereich | 50µA / 500µA / 5,000mA / 50mA |
| Auflösung | 0,01µA / 0,1µA / 1µA / 10µA | |
| Genauigkeit | ±2,0 % fs /±(0,2 % rdg + 6-stellig) | |
| AC/AC+DC | Bereich | 50µA / 500µA / 5,000mA / 50mA |
| Auflösung | 0,01µA / 0,1µA / 1µA / 10µA | |
| Genauigkeit | 0,1Hz - 15Hz: ±4,0 % fs / ±(2,0 % rdg + 10-stellig)
15Hz - 100Hz: ±2,0% fs / ±(2,0 % rdg + 10-stellig) 100kHz - 1MHz: ±2,0% fs / ±(2,0 % rdg + 10-stellig) |
|
| AC-Spitze | Bereich | 750µA / 7,500mA / 75,0mA |
| Auflösung | 0,1µA / 1µA / 100µA | |
| Genauigkeit | 15Hz - 10kHz: ±4,0 % fs/ ±2,5 % fs/ ±(2,0 % rdg + 6-stellig)
10kHz - 100kHz: ±5,0 % fs/ ±5,0 % fs/ ±5,0 % rdg 100kHz - 1MHz: ±5,0 % fs/ ±5,0 % fs/ ±5,0 % rdg |
|
| EUT / Monitor | Spannung | 85V - 300V |
| Strom | 0,5A - 20A | |
| Speicher | 30 Steckplätze für Einstellungen | |
| 1.000 Steckplätze für Messergebnisse | ||
| Schnittstelle | RS-232C, USB-Host, USB-Gerät, LAN, Remote E/A (einschließlich BNC-Oszilloskopausgang) | |
| Anzeige | 7-Zoll TFT LCD-Touchscreen | |
| Gewicht | 7,5 kg | |
| Abmessungen | 342 x 133,87 x 348,51mm | |
Zubehör
Der Lieferumfang des GW Instek GLC-10000 umfasst:
- Netzkabel
- Messleitung (GTL-207A) x 2
- Krokodilklemmen (rot x 2/schwarz x 2)
- Foliensonde (GLC-02)
- Netzkabel für EUT (GLC-03)
- Abdeckung der Eingangs- und Ausgangsklemmen (glc-04) x 1
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- 12 simulierte Netzwerke für die menschliche Impedanz
- 20 Arten von Leckströmen
- 30 Speicherplätze für Einstellungen
- 1000 Speicherplätze für Ergebnisse
