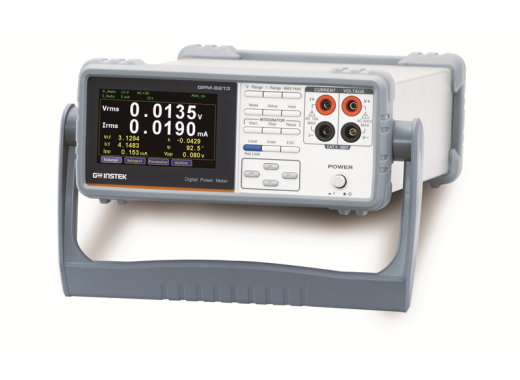

GW Instek GPM-8213 Leistungsmesser
Details
Das GPM-8213 von GW Instek ist ein Leistungsmessgerät, das speziell für Messungen an DC- und AC-Stromversorgungen. Dieses Messgerät ist in der Lage, 19 verschiedene Parameter mit einer hohen Grundgenauigkeit von ±0,1% zu analysieren. Der Monitor verfügt über zwei Anzeigemodi, mit denen 4 oder 8 dieser Parameter angezeigt werden können.
Das Messgerät verfügt über einen RS-232C-, USB- und LAN-Anschluss und kann optional mit einer GPIB-Schnittstelle ausgestattet werden. Das Messgerät kann eigenständig für Messungen verwendet werden oder auch über eine dieser Schnittstellen an einen PC angeschlossen werden, um Programme zu bearbeiten und Daten zu speichern.
Das GPM-8213 bietet die optimale Messunterstützung für Prüfungen, die der Zertifizierung nach IEC 62301/EN 50564 entsprechen müssen. Dies ist inbegriffen:
- Bandbreite von DC~6kHz
- Minimaler Stromwert von 5mA (Auflösung von 0,1µA)
- Auflösung der Leistungsmessung (1mW für die minimalen Strom-/Spannungswerte; 1µW für die maximalen Strom-/Spannungswerte)
- Crest-Faktor bis 3 (halber Bereich bis 6)
- Messung der gesamten harmonischen Verzerrung
Für größere Spannungs-/Strommessungen bietet das GPM-8213 auch die Möglichkeit, einen externen Transformator anzuschließen.
Modell-Übersicht
| Modell | GPM-8213 | GPM-8310 |
|---|---|---|
| Bandbreite | DC, 45 Hz - 6 kHz | DC, 0,1 Hz - 100 kHz |
| Anzahl der Messparameter | 19 | 25 |
| Maximale Spannung, Strom | 600 Vrms, 20 Arms | 600 Vrms, 20 Arms |
| Anzeige | 4-ZOLL-TFT-LCD | 5-ZOLL-TFT-LCD |
| Preis |
Spezifikationen
| Maximale Spannung | 600 Vrms |
| Maximaler Strom | 20 Arms |
| Getestete Frequenzbandbreite | DC~6kHz |
| Getestete Parameter | Spannung (Vdc, Vrms, V+pk, V-pk, VHz) Strom (Idc, Irms, I+pk, I-pk, IHz) Leistung (P, P+pk, P-pk) Geräteleistung (VA) Blindleistung (VAR) Leistungsfaktor (PF) Phasenwinkel (DEG) Scheitelfaktor (CFV/CFI) Harmonische Gesamtverzerrung (THDV/THDI) |
| Messgenauigkeit | ±0,1% der Messung |
| Auflösung der Leistung | 1mW |
| Anzeige | 4" TFT-LCD |
| Anschlussmöglichkeiten | USB (Host/Gerät), Lan, RS-232C, (optional GPIB) |
| Abmessungen | 270 x 110 x 350 mm |
| Gewicht | 2,9 kg |
Zubehör
Das GPM-8213 wird standardmäßig geliefert mit:
- Sicherheitshinweisblatt
- Netzkabel
- Messleitung GTL-209
- CD (mit vollständigem Benutzerhandbuch und USB-Treiber)
- Erklärung zur rückführbaren Kalibrierung
Optionen
| GPIB-Schnittstelle | ||
| GPM-001 Testhalterung | Diese Option ermöglicht den direkten Anschluss eines zu prüfenden Geräts an die 4 Messklemmen des GPM-8213. | |
