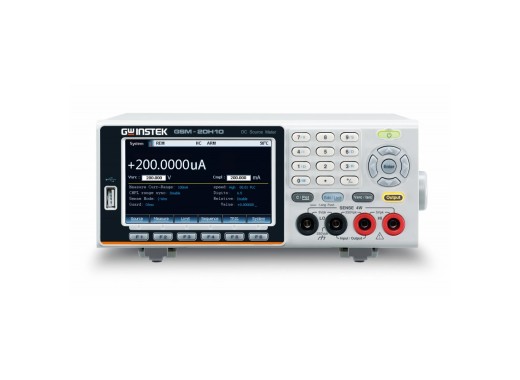

GW Instek GSM-20H10 höchpräzises Gleichstrommessgerät
Details
Das GW Instek GSM-20H10 ist ein hochpräzises Gleichstrommessgerät, das eine Stromversorgung, eine elektronische Last und ein Multimeter in sich vereint. Es eignet sich perfekt für die Bewertung von Bauteilmerkmalen und die Prüfung von beispielsweise Halbleiterarchitektur, organischen Materialien, Nanomaterialien usw. Darüber hinaus beträgt die Abtastrate 50k Punkte pro Sekunde, was ideal ist, um die Eigenschaften des Prüflings zu analysieren. Es arbeitet mit vier Quadranten, von denen der erste und der dritte als Stromversorgungen für die elektronische Last dienen, die sich im zweiten und vierten Quadranten befindet. Das Display des GSM-20H10 ist ein 4,3-Zoll-TFT-LCD-Bildschirm und unterstützt die Funktion Source Delay Measure (SDM), die die Abtastung bei Änderungen eines Signals verzögert, um die Erfassung eines instabilen Signals zu verhindern. Das Quellmessgerät unterstützt außerdem vier Sequenzausgabemodi und bis zu 2500 Punkte (Linear stair, Log stair, SRC-MEM und Custom). Das Gerät enthält zudem eine Programmierfunktion und es bietet mehrere Schnittstellenoptionen (USB (Host/Device), LAN, RS232 und digitale IO).
Das GSM-20H10 kann mit einem GPIB-Schnittstellenmodul erweitert werden. Für diese Option können Sie uns gerne kontaktieren, Preis auf Anfrage.
Spezifikationen
| Gesamtleistung | 22 W |
| Ausgänge | 2 |
| Auflösung der Anzeige | 200000 Zählungen, 6 ½-stellig |
| Spannungsbereich (Quelle) | 21 V, 210 V |
| Strombereich (Quelle) | 0,105 A, 1,05 A |
| Spannungsbereich (Messung) | 200 mV/ 2 V/ 20 V/ 200 V |
| Strombereich (Messung) | 1 µA / 10 µA / 100 µA / 1 mA / 10 mA / 100 mA / 1 A |
| Widerstandsbereich (Messung) | 2 Ω / 20 Ω / 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 200 MΩ |
| Spannungsauflösung (Messung) | 1 µV / 10 µV / 100 µV / 1 mV |
| Aktuelle Auflösung (Messung) | 10 pA / 100 pA / 1 nA / 10 nA / 100 nA / 1 µA / 10 µA |
| Widerstandsauflösung (Messung) | 10 µΩ / 100 µΩ / 1 mΩ / 10 mΩ / 100 mΩ / 1 Ω / 10 Ω / 100 Ω / 1 kΩ |
| Welligkeit | 4 mV |
| Schutz | OVP, OTP |
| Schnittstellen | USB-Host/Gerät, LAN, RS232, digitale IO |
| Anzeige | 4.3" TFT LCD-Bildschirm |
| Abmessungen | 214 x 86 x 356,5 mm |
| Gewicht | 4,8 kg |
Zubehör
Das höchpräzise Gleichstrommessgerät GW Instek GSM-20H10 wird mit dem folgenden Zubehör geliefert:
- Netzkabel
- Messleitung
- 1 Paar Krokodilklemmen
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Programmierbar
- Ist ein Multimeter, eine elektronische Last und eine Stromversorgung in einem Gerät
Downloads
| GW Instek GSM-20H10 datasheet |  (2.26 MB) | Download |
| GSM-20H10 quick start guide | (1.85 MB) | Download |
| DTC sample | (126.04 KB) | Download |
