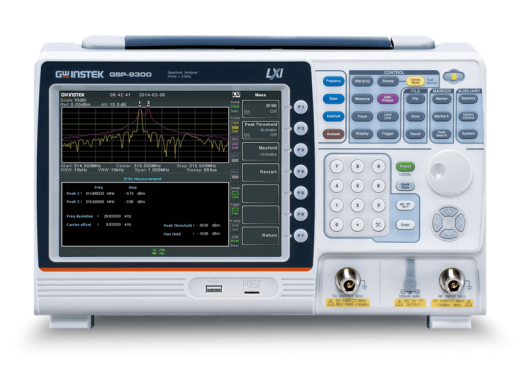

GW Instek GSP-9300B Spektrumanalysator
Details
Der GSP-9300B von GW Instek ist ein leichter, kompakter 3-GHz-Spektrumanalysator. Durch den Bereich von 9 kHz bis 3 GHz eignet sich der GSP-9300 für den Einsatz in verschiedenen Anwendungen wie z. B. Messungen in Wi-Fi- oder GSM-Netzen. Außerdem verfügt dieser Analysator über einen eingebauten Vorverstärker, so dass der Rauschpegel bis zu -142 dBm/Hz beträgt.
Mit einem Sweep, der in 307 µs ausgeführt wird, ist es möglich, wechselnde Signale wie Bluetooth-Frequenzsprünge oder Interferenzen auf eine sehr leistungsfähige Weise zu messen.
Mit der mitgelieferten Software können die Messdaten einfach auf einem Computer protokolliert werden. Zusätzlich kann der Spektrumanalysator über einen Computer oder ein Android-Gerät über eine App ferngesteuert werden. Das 9300B unterstützt die Speicherung auf einem USB-Stick oder auf einer micro-SD-Karte mit dem eingebauten Lesegerät an der Vorderseite.
Optional ist es möglich, das GSP-9300B mit eingebautem Mitlaufgenerator zu erwerben. Dies hat den Vorteil, dass die Reaktion z.B. eines Filters direkt getestet werden kann. Der Generator erzeugt ein Signal auf einer bestimmten Frequenz. Dieselbe Frequenz wird gleichzeitig mit dem Spektrumanalysator gemessen. So kann man sich leicht ein Bild von der Reaktion einer Schaltung bei verschiedenen Frequenzen machen.
Modelle
Der Unterschied zwischen den beiden Modellen besteht lediglich im Vorhandensein eines Mitlaufgenerators.
| Modell | GSP-9300B | GSP-9300B, TG |
|---|---|---|
| Verfolgungsgenerator (TG) | nein | ja |
| Preis |
Spezifikationen
| Bandbreite | 9 kHz - 3 GHz |
| Auflösung | 1 Hz |
| Maximale Eingangsleistung | < 33 dBm |
| Vorgegebenes Rauschen | 18 dBm (100 kHz - 1 MHz) 21 dBm (1 MHz - 10 MHz) 30 dBm (10 MHz - 3 GHz) |
| Rauschpegel | Bis -122 dBm/Hz (Vorverstärker aus), Bis -142 dBm/Hz (Vorverstärker ein) |
| Skalenanzeige | Linear, logarithmisch |
| Speicher | 16 MB |
| Anschlussmöglichkeiten | USB (Host und Gerät), Micro-SD-Steckplatz (bis zu 32 GB), LAN, RS232, DVI-I-Video |
| Bildschirm | 8,4-ZOLL-LCD |
| Abmessungen | 210 x 350 x 100 mm |
| Gewicht | 4,5 kg |
Software
Sie können den Treiber hier herunterladen.Zubehör
Der GW Inlet GSP-9300B wird geliefert mit:
.- Schnellstart-Anleitung
- Benutzerhandbuch und Software auf CD
- Zertifikat der Kalibrierung
- Netzkabel
Optionen
Für diese Spektrumanalysatoren sind mehrere Optionen verfügbar. Sie können auf die Optionen klicken, um auf die entsprechende Seite zu gelangen, wo Sie die Optionen auch in Ihren Warenkorb legen können.
- Batteriepaket , damit der Spektrumanalysator mobil eingesetzt werden kann
- GPIB-Konnektivität , für erweiterte Kommunikationsmöglichkeiten
Downloads
| GSP-9300B datasheet |  (705.49 KB) | Download |
| GSP-9300B manual | (6.71 MB) | Download |
| DTC sample | (126.04 KB) | Download |
