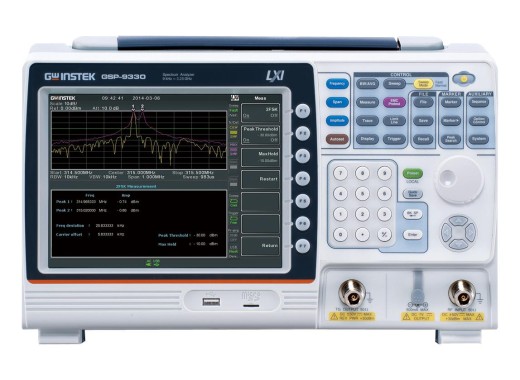

Der GSP-9330 von GW Instek ist ein leichter, kompakter 3,25-GHz-Spektrumanalysator. Durch den Bereich von 9 kHz bis 3,25 GHz eignet sich der GSP-9330 für den Einsatz in verschiedenen Anwendungen wie EMV-Tests und Messungen in Wi-Fi- oder GSM-Netzen. Außerdem verfügt dieser Analysator über einen eingebauten Vorverstärker, so dass der Rauschpegel bis zu -149 dBm/Hz beträgt. Mit einem sehr schnellen Sweep, der in nur 204 µs durchgeführt wird, können sehr gut wechselnde Signale wie z.B. Bluetooth-Frequenzsprünge oder Störungen gemessen werden.
Mit der zunehmenden Verwendung von FSK-Modulation ist es nützlich, einen Analysator zu haben, der diese demodulieren kann. Der GSP-9330 bietet hierfür Unterstützung. Es können ASK-, FSK- und 2FSK-Signale dekodiert werden. Neben der Demodulation kann auch eine Pass/Fail-Bewertung durchgeführt werden, um festzustellen, ob die Modulation den Spezifikationen entspricht. Dieser Analysator kann auch für analoge Modulationen wie AM/FM eingesetzt werden. Auch hier wird eine Pass/Fail-Bewertung vorgenommen. Darüber hinaus verfügt der GSP-9330 über eine eingebaute EMV-Vorprüfungslösung, mit der auf einfache Weise EMV-Vorprüfungen durchgeführt werden können. Diese EMV-Lösung umfasst EMI-Filter, Quasi-Peak/Mittelwert-Erkennungsmodi und einen 20 dB rauscharmen Verstärker.
Mit der mitgelieferten Software können die Messdaten einfach auf einem Computer aufgezeichnet werden. Darüber hinaus kann der Spektrumanalysator sowohl über einen Computer als auch über ein Android-Gerät mittels einer App ferngesteuert werden. Das 9330 bietet Unterstützung für für die Speicherung auf einem USB-Stick oder auf einer micro-SD-Karte mit dem eingebauten Lesegerät an der Vorderseite.

Dieses GSP-9330+Tracking ist mit einem Tracking-Generator ausgestattet. Der Nutzen dieses Generators besteht darin, dass das Ansprechverhalten von z.B. einem Filter direkt getestet werden kann. Der Generator erzeugt ein Signal auf einer Frequenz. Dieselbe Frequenz wird gleichzeitig mit dem Spektrumanalysator gemessen. So kann man sich leicht ein Bild von der Reaktion einer Schaltung bei verschiedenen Frequenzen machen.

Spezifikationen

Frequenzbereich 9 kHz - 3,25 GHz
Auflösung 1 Hz
Maximale Eingangsleistung < 33 dBm
Vorgegebenes Rauschen 18 dBm (100 kHz - 1 MHz)
21 dBm (1 MHz - 10 MHz)
30 dBm (10 MHz - 3,25 GHz)
Rauschpegel bis -149 dBm/Hz
Anzeige der Skala Linear, logarithmisch
Speicher 16 MB
Anschlussmöglichkeiten USB (Host und Gerät), Micro-SD-Steckplatz (bis zu 32 GB), IF, LAN, RS232, DVI-I Video, 3,5 mm Stereo
Bildschirm 8,4" LCD
Abmessungen 210 x 350 x 100 mm
Gewicht 4,5 kg

Spezifikationen Nachführgenerator

Bandbreite100 kHz - 3,25 GHz
Ausgangsleistung-50 - 0 dBm
Impedanz50 Ω

Software

Sie können den Treiber und die Software

hier herunterladen.

Zubehör

Im Lieferumfang

des GW Inlet GSP-9330 sind enthalten:

.
  • Spectrum Shot EMI-Software
  • Zertifikat der Kalibrierung
  • Netzkabel

Optionen

Für diesen Spektrumanalysator sind mehrere Optionen verfügbar. Sie können auf die Optionen klicken, um auf die entsprechende Seite zu gelangen, wo Sie die Optionen auch in Ihren Warenkorb legen können.

, für erweiterte Kommunikationsmöglichkeiten
