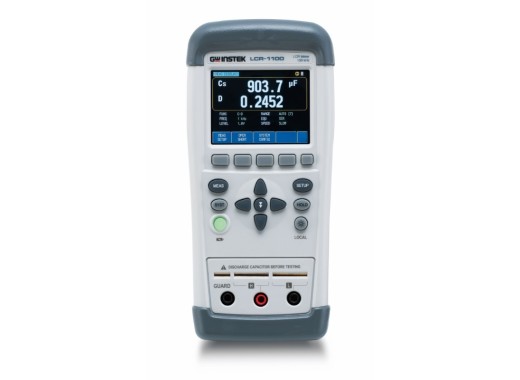

GW Instek LCR-1100
Details
Das GW Instek LCR-1100 ist Teil der LCR-1000-Serie von Handmessgeräten, die eine breite Palette von Anwendungen bietet. Es hat eine Grundgenauigkeit von 0,2 % und die Prüffrequenz kann bei diesem Modell von 50 Hz bis 10 kHz eingestellt werden.
Die LCR-1000 Messgeräte verfügen über eine primäre und sekundäre Anzeige mit 50.000 Zählungen, mit der zwei Messwerte gleichzeitig angezeigt werden können. Es unterstützt sowohl 2-Draht- als auch 5-Draht-Messungen mit wählbaren Prüfspannungen von 0,3 Vrms, 0,7 Vrms oder 1,0 Vrms. Darüber hinaus kann es automatisch Kapazität, Induktivität, Widerstand, Reaktanz, Impedanz, Gütefaktor, Verlustfaktor, Phasen- und Gleichstromwiderstand messen.
Dieses LCR-Messgerät kann entweder über die Tasten oder den Touchscreen bedient werden. Die USB-HID- und USB-VCOM-Anschlüsse ermöglichen die Fernsteuerung über PC-Software oder SCPI-Befehle.
Modelle
Die Modelle der Serie LCR-1000 unterscheiden sich in den wählbaren Prüffrequenzen und dem mitgelieferten Zubehör.
| Modell | LCR-1010 | LCR-1100 |
| Prüffrequenz | 50 Hz / 100 Hz / 120 Hz / 1 kHz / 2 kHz / 10 kHz | 50 Hz / 100 Hz / 120 Hz / 1 kHz / 2 kHz / 10 kHz / 50 kHz / 100 kHz |
| Inklusive Pinzette für die Prüfvorrichtung | Nein | Ja |
| Preis |
Spezifikationen
| Auflösung der Anzeige | 50,000 Zählungen |
| Max. Widerstand | 100 kΩ |
| Max. Kapazität | 50 mF |
| Temperatur | 0 - 40 ˚C |
| Testparameter | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd |
| Prüfgeschwindigkeit | 2,5 Mal/s (Langsammodus) 10 Mal/s (Schnellmodus) |
| Stromversorgung | 8,4V Lithium-Batterie |
| True-RMS | Nein |
| Datenprotokollierung | Ja |
| Anzeige | 50.000 Zählungen, 2,8 Zoll TFT-LCD |
| Konnektivität | USB (Typ C) |
| Abmessungen | 90 x 195 x 41 mm |
| Gewicht | 0,38 kg |
Zubehör
Das LCR-1100 wird geliefert mit:
- Kurzschlussleiste (LCR-100)
- Prüfvorrichtung Kelvinklemme (LCR-101)
- Pinzettenprüfvorrichtung (LCR-108)
- USB-Kabel Typ A-C (LCR-205)
- Lithium-Batterie(LCR-305)
- Tragetasche (LCR-503)
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- USB unterstützt SCPI-Befehle
Downloads
| LCR-1000 series datasheet |  (997.86 KB) | Download |
| LCR-1000 series manual | (1.35 MB) | Download |
| DTC sample | (126.04 KB) | Download |
