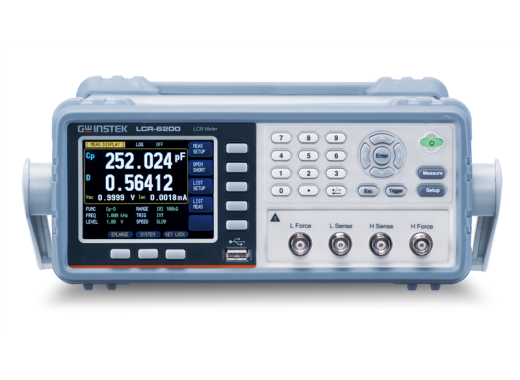

GW Instek LCR-6200
Details
Das GW Instek LCR-6200 ist ein hochpräzises LCR-Messgerät, das für eine Laborumgebung geeignet ist und über ein 3,5"-Farb-LCD verfügt. Das LCR-6200 bietet eine Genauigkeit von 0,05 % bis 0,1 %, was präzise Messungen von LCR-Schaltungen ermöglicht.
Dieses Messgerät kann dank der Vierfachanzeige vier verschiedene Werte gleichzeitig anzeigen. Außerdem kann es 16 Kombinationen von Haupt- und Nebenparametern messen und verfügt über zwei zusätzliche Überwachungsparameter.
Das LCR-6200-Messgerät kann außerdem bis zu zehn Prüfeinstellungen speichern. Darüber hinaus verfügt das Messgerät über einen USB-Anschluss, der die Möglichkeit bietet, Messdaten auf einem USB-Stick zu speichern. Außerdem ist es mit einer Pass/Fail-Beurteilung ausgestattet, um zu prüfen, ob Produkte oder Komponenten die Spezifikationen erfüllen.
Spezifikationen
| Messbereich | 10Hz ~ 200kHz(±0,01%) |
| Genauigkeit | LANGSAM/MED: 0,05% , SCHNELL: 0.1% |
| Prüfsignal | 10,00 mV - 2,00 Vrms (±10%) 100,00 µA ~ 20 mArms (LCR-821) |
| Speichergröße | 10 Test-Setups, 10.000 Messergebnisse |
| Anzeige | 3,5" RGB-LCD (320x240) |
| Anschlussmöglichkeiten | RS-232, Handler, USB-Host |
| Abmessungen | 265 x 107 x 312 mm |
| Gewicht | 3 kg |
Baureihe LCR-6000
Die nachstehende Tabelle zeigt die Unterschiede zwischen den verschiedenen LCR-Messgeräten der LCR-6000-Serie.
| Modell | LCR-6002 | LCR-6020 | LCR-6100 | LCR-6200 | LCR-6300 |
| Messbereich | 10Hz ~ 2kHz | 10Hz ~ 20kHz | 10Hz ~ 100kHz | 10Hz ~ 200kHz | 10Hz ~ 300kHz |
| Preis (exkl. MwSt.) |
Zubehör
Der LCR-6200 ist im Lieferumfang enthalten:
- Sicherheitsdatenblatt
- Netzkabel
- LCR-06Ax (Prüfkabel)
- Erklärung zur rückführbaren Kalibrierung
Downloads
| GW Instek LCR-6000 Series Datasheet |  (5.11 MB) | Download |
| GW-Instek LCR-6000 user manual | (2.91 MB) | Download |
| DTC sample | (126.04 KB) | Download |
