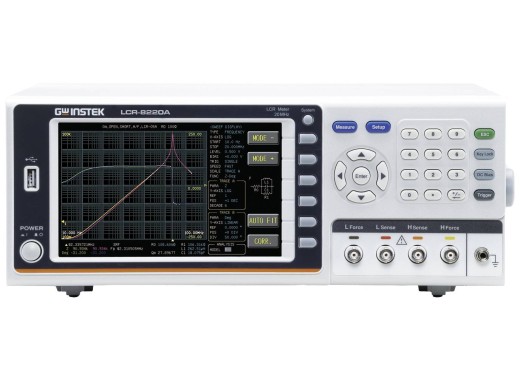

GW Instek LCR-8220A
Details
Das GW Instek LCR-8220A ist ein Hochfrequenz-LCR-Messgerät mit einer Prüffrequenz von bis zu 20 MHz und einer hohen Genauigkeit von 0,08 %. Das Messgerät kann insgesamt 17 verschiedene Parameter messen, wobei 4 Parameter gleichzeitig gemessen werden können. Die Messergebnisse können numerisch oder grafisch dargestellt werden. Die GW Instek LCR 8200A-Serie bietet eine äquivalente Schaltungsmodellanalyse, die das komplexe Verhalten einer Komponente oder eines Systems vereinfacht, indem es durch eine Reihe von Schaltungselementen dargestellt wird.
Übersicht der Modelle
Der einzige Unterschied zwischen den LCR-Messgeräten der Serie 8200(A) ist die Bandbreite.
| Modell | Prüffrequenz | Preis |
|---|---|---|
| LCR-8201 | DC, 10 Hz ~ 1 MHz | |
| LCR-8205A | DC, 10 Hz ~ 5 MHz | |
| LCR-8210A | DC, 10 Hz ~ 10 MHz | |
| LCR-8220A | DC, 10 Hz ~ 20 MHz | |
| LCR-8230A | DC, 10 Hz ~ 30 MHz | |
| LCR-8250A | DC, 10 Hz ~ 50 MHz |
Spezifikationen
| Messgenauigkeit | 0,08% |
| Prüfgeschwindigkeit | bis zu 400 Mal/s |
| Messparameter | Impedanz (Z), Induktivität (Ls/Lp), Kapazität (Cs/Cp), Wechselstromwiderstand (Rs/Rp), Gütefaktor (Q), Verlustfaktor (D), Admittanz (Y), Leitwert (G), Reaktanz (X), Phasenwinkel ( θd / θr), Suszeptanz (B), Gleichstromwiderstand (Rdc), Stromwiderstand (R) | Schnittstellen | USB, GPIB, LAN, RS-232, Handler, USB-Host, TRIGGER-Eingang |
| Anzeige | 7-Zoll-LCD-Anzeige (800 x 480 Pixel) |
| Abmessungen | 364 x 145 x 335 mm |
| Gewicht | 3,3 kg |
Zubehör
Die LCR-8220A wird standardmäßig geliefert mit:
- Netzkabel
- Prüfvorrichtung (Kelvinklemme)
- Erklärung zur rückführbaren Kalibrierung
Downloads
| 8200A series user manual |  (4.54 MB) | Download |
| 8200A series datasheet | (653.59 KB) | Download |
| DTC sample | (126.04 KB) | Download |
