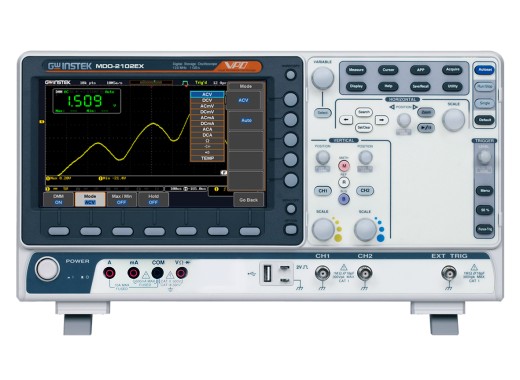

GW Instek MDO-2202EX Oszilloskop
Details
Das GW Instek MDO-2202EX ist ein 2-Kanal-Oszilloskop und die 200-MHz-Version der MDO-2000EX-Serie von GW Instek. Bei dieser Serie handelt es sich um MD-Oszilloskope (1) (Mixed Domain) mit integriertem Spektrumanalysator (2) und einem zweikanaligen 25-MHz-Arbiträrfunktionsgenerator (3). Außerdem verfügen diese Oszilloskope über ein Multimeter mit 5000 Zählungen (4) und ein doppeltes 5V / 1A-Netzteil (5) für IOT-Anwendungen.
Spektrumanalysator
Der eingebaute Spektrumanalysator des MDO-2000EX wird mit Gleichstrom bis zu 500 Mhz betrieben. Dies bietet die Möglichkeit, den Frequenzbereich von Schallfrequenzen und Schwingungen zu analysieren. Die horizontale Achse zeigt die Frequenzen und die vertikale Achse den dB-Pegel an. Der eingebaute Spektrumanalysator ist superschnell, und kann so eingestellt werden, wie Sie es von einem vollständigen Spektrumanalysator gewohnt sind.
Funktionsgenerator
Mit dem 25 MHz Funktionsgenerator können Sie alle gewünschten Wellenformen selbst erzeugen.
Analyse der Frequenzanzeige
GW Instek bietet Ihnen eine kostenlose Software zur Analyse des Frequenzgangs, mit der Ihr MDO-2000E-Oszilloskop einen Frequenzgang (Bode-Diagramm) einer Schaltung anzeigen kann. Der Frequenzbereich dieses Diagramms reicht von 20 Hz bis 25 MHz und pro Dekade können bis zu 90 Messpunkte ausgewählt werden. Diese Software kann heruntergeladen werden auf der Website von GW Instek.
.MDO-2202AG
Wenn Sie in Ihrem Oszilloskop weder ein DMM noch eine Stromversorgung benötigen, sind die MDO-2202AG Modelle eine Alternative.
Video
Sehen Sie sich eine Demonstration der MDO-2000EX-Serie an
.Modelle
Die Oszilloskope der Serie MDO-2000EX unterscheiden sich nur in der Bandbreite und den Kanälen.
| Modell | Bandbreite | Kanäle | Preis |
| MDO-2072EX | 70 MHz | 2 | |
| MDO-2074EX | 70 MHz | 4 | |
| MDO-2102EX | 100 MHz | 2 | |
| MDO-2104EX | 100 MHz | 4 | |
| MDO-2202EX | 200 MHz | 2 | |
| MDO-2204EX | 200 MHz | 4 |
Spezifikationen
| Abtastrate | 1 Gsa/s pro Kanal | ||||||||
| Speichertiefe | 10 Mpts | ||||||||
| Wellenform-Erfassungsrate | Maximal 120 000 wfms/s | ||||||||
| Auslösearten | Kante, Impulsbreite, Video, Impulslauf, Anstieg und Abfall (Kante), Alternate, Time out, Event-Delay, Time-Delay, Bus | ||||||||
| Mathematische Wellenform | Addieren, subtrahieren, multiplizieren, dividieren, min/max, Wurzel, Quadrat, abs, invers, abgeleitet, integral, LPF | ||||||||
| Vertikale Skala | 1 mV/div - 10 V/div | ||||||||
| Horizontale Skala | 1 ns/div ~ 100 s/div | ||||||||
| Spezifikationen des Spektrumanalysators | |||||||||
| |||||||||
| Funktion des Wellenformgenerators | |||||||||
| |||||||||
| Anzeige | 8-Zoll- TFT LCD WVGA Farbdisplay (800 x 480 Pixel) | ||||||||
| Konnektivität | USB 2.0 Host und Gerät, Ethernet (RJ45) und Go-NoGo BNC | ||||||||
| Abmessungen | 384 x 208 x 127,3 mm | ||||||||
| Gewicht | 3 kg | ||||||||
Zubehör
Die Oszilloskope der Serie MDO-2000E von GW Instek werden geliefert mit:
- Netzkabel
- Handbuch
- CD mit Benutzer- und Programmieranweisungen
- Kalibrierungszertifikat
- Passive Sonde (1 pro Kanal)
- 2x BNC-zu-BNC-Kabel
- Krokodilklemmen GTL-105A
- Bananenstecker GTL-207
Downloads
| MDO-2000E datasheet |  (1.38 MB) | Download |
| MDO-2000E spectrum analyser presentation | (2.6 MB) | Download |
| MDO 2000E series manual | (12.9 MB) | Download |
| DTC sample | (126.04 KB) | Download |
