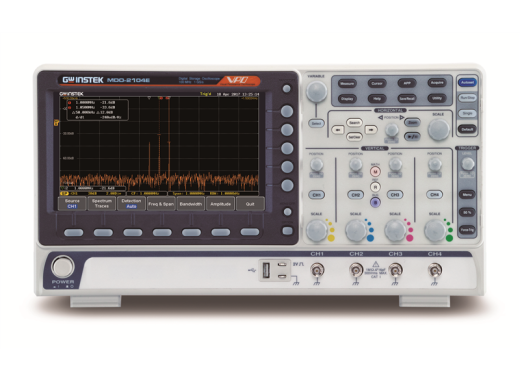

GW Instek MDO-2204EG Oszilloskop
Details
Das GW Instek MDO-2204EG ist ein 4-Kanal-Oszilloskop und die 200-MHz-Version der MDO-2000EG-Serie von GW Instek. Bei dieser Serie handelt es sich um MD-Oszilloskope (Mixed Domain) mit integriertem Spektrumanalysator und einem zweikanaligen 25-MHz-Arbiträrfunktionsgenerator.
Spektrumanalysator
Der eingebaute Spektrumanalysator des MDO-2000EX wird mit Gleichstrom bis zu 500 Mhz betrieben. Dies bietet die Möglichkeit, den Frequenzbereich von Schallfrequenzen und Schwingungen zu analysieren. Die horizontale Achse zeigt die Frequenzen und die vertikale Achse den dB-Pegel an. Der eingebaute Spektrumanalysator ist superschnell, und kann so eingestellt werden, wie Sie es von einem vollständigen Spektrumanalysator gewohnt sind.
Funktionsgenerator
Mit dem 25 MHz Funktionsgenerator können Sie alle gewünschten Wellenformen selbst erzeugen.
Analyse der Frequenzanzeige
GW Instek bietet Ihnen eine kostenlose Software zur Analyse des Frequenzgangs, mit der Ihr MDO-2000E-Oszilloskop einen Frequenzgang (Bode-Diagramm) einer Schaltung anzeigen kann. Der Frequenzbereich dieses Diagramms reicht von 20 Hz bis 25 MHz und pro Dekade können bis zu 90 Messpunkte ausgewählt werden. Diese Software kann heruntergeladen werden auf der Website von GW Instek.
MDO-2204EX
Benötigen Sie zusätzliche Funktionen in einem Gerät? Dann schauen Sie sich das MDO2204EX an, das zusätzlich zu den oben genannten Funktionen auch über ein Multimeter mit 5000 Zählern und eine doppelte 5V/1A-Stromversorgung verfügt.
Modelle
Die Oszilloskope der MDO-2000EG-Serie unterscheiden sich nur in der Bandbreite und den Kanälen.
| Modell | Bandbreite | Kanäle | Preis |
| MDO-2072EG | 70 MHz | 2 | |
| MDO-2074EG | 70 MHz | 4 | |
| MDO-2102EG | 100 MHz | 2 | |
| MDO-2104EG | 100 MHz | 4 | |
| MDO-2202EG | 200 MHz | 2 | |
| MDO-2204EG | 200 MHz | 4 |
Spezifikationen
| Abtastrate | 1 Gsa/s pro Kanal | ||||||||
| Speichertiefe | 10 Mpts | ||||||||
| Wellenform-Erfassungsrate | Maximal 120 000 wfms/s | ||||||||
| Auslösearten | Kante, Impulsbreite, Video, Impulslauf, Anstieg und Abfall (Kante), Alternate, Time out, Event-Delay, Time-Delay, Bus | ||||||||
| Mathematische Wellenform | Addieren, subtrahieren, multiplizieren, dividieren, min/max, Wurzel, Quadrat, abs, invers, abgeleitet, integral, LPF | ||||||||
| Vertikale Skala | 1 mV/div - 10 V/div | ||||||||
| Horizontale Skala | 1 ns/div ~ 100 s/div | ||||||||
| Spezifikationen des Spektrumanalysators | |||||||||
| |||||||||
| Funktion des Wellenformgenerators | |||||||||
| |||||||||
| Anzeige | 8-Zoll- TFT LCD WVGA Farbdisplay (800 x 480 Pixel) | ||||||||
| Konnektivität | USB 2.0 Host und Gerät, Ethernet (RJ45) und Go-NoGo BNC | ||||||||
| Abmessungen | 384 x 208 x 127,3 mm | ||||||||
| Gewicht | 3 kg | ||||||||
Zubehör
Die Oszilloskope der Serie MDO-2000E von GW Instek werden geliefert mit:
- Netzkabel
- Handbuch
- CD mit Benutzer- und Programmieranweisungen
- Kalibrierungszertifikat
- Passive Sonde (1 pro Kanal)
- 2x BNC-zu-BNC-Kabel
Downloads
| MDO-2000E datasheet |  (1.38 MB) | Download |
| MDO-2000E spectrum analyser presentation | (2.6 MB) | Download |
| MDO 2000E series manual | (12.9 MB) | Download |
| DTC sample | (126.04 KB) | Download |
