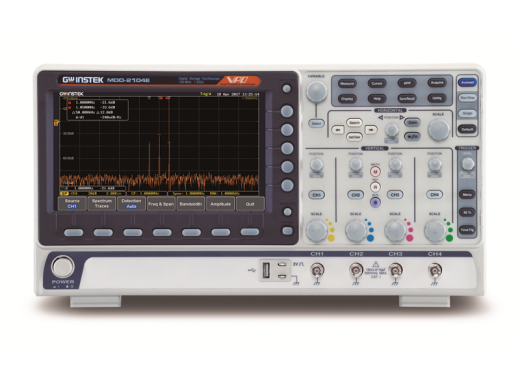

GW Instek MDO-2204EX Oszilloskop
Details
Das GW Instek MDO-2204EX ist ein 4-Kanal-Oszilloskop und die 200-MHz-Version der MDO-2000EX-Serie von GW Instek. Bei der Serie handelt es sich um MD (Mixed Domain)-Oszilloskope (1) mit einem eingebauten Spektrumanalysator (2) und einem Zweikanal-Arbiträrfunktionsgenerator mit 25MHz (3). Außerdem verfügen diese Oszilloskope über ein Multimeter mit 5000 Zählern (4) und ein doppeltes 5V/1A-Netzteil (5) für IOT-Anwendungen.
Spektralanalysator
Der eingebaute Spektrumanalysator des MDO-2000EX reicht von DC bis zu 500 MHz. Er bietet die Möglichkeit, den Frequenzbereich von Schallfrequenzen und Schwingungen zu analysieren. Die horizontale Achse zeigt die Frequenzen und die vertikale Achse zeigt den dB-Pegel. Der eingebaute Spektrumanalysator ist superschnell, und Sie können ihn so einstellen, wie Sie es von einem vollständigen Spektrumanalysator gewohnt sind.
Funktionsgenerator
Mit dem 25-MHz-Funktionsgenerator können Sie alle gewünschten Wellenformen selbst erstellen.
Analyse der Frequenzanzeige
GW Instek bietet Ihnen eine kostenlose Software zur Analyse des Frequenzgangs, mit der Ihr MDO-2000E-Oszilloskop einen Frequenzgang (Bode-Plot) einer Schaltung anzeigen kann. Der Frequenzbereich dieser Darstellung reicht von 20 Hz bis 25 MHz und pro Dekade können bis zu 90 Testpunkte ausgewählt werden. Diese Software kann auf der Website von GW Instek
. heruntergeladen werden.MDO-2204EG
Wenn Sie kein DMM oder Netzteil in Ihrem Oszilloskop benötigen, sind die MDO-2204EG
Modelle eine Alternative.Video
Sehen Sie sich eine Demonstration der MDO-2000EX-Serie an
.Modelle
Die Oszilloskope der MDO-2000EX-Serie unterscheiden sich nur in der Bandbreite und den Kanälen.
| Modell | Bandbreite | Kanäle | Preis |
| MDO-2072EX | 70 MHz | 2 | |
| MDO-2074EX | 70 MHz | 4 | |
| MDO-2102EX | 100 MHz | 2 | |
| MDO-2104EX | 100 MHz | 4 | |
| MDO-2202EX | 200 MHz | 2 | |
| MDO-2204EX | 200 MHz | 4 |
Spezifikationen
| Abtastrate | 1 GSa/s pro Kanal | ||||||||
| Speichertiefe | 10 Mpts | ||||||||
| Wellenform-Erfassungsrate | Maximal 120 000 wfms/s | ||||||||
| Trigger-Typen | Flanke, Impulsbreite, Video, Impulsanstieg, Anstieg und Fall (Flanke), Alternate, Tme out, Event-Delay, Time-Delay, Bus | ||||||||
| Wellenform-Mathematik | Addieren, Subtrahieren, Multiplizieren, Dividieren, Min/Max, Wurzel, Quadrat, abs, invers, abgeleitet, Integral, LPF | ||||||||
| Vertikale Skala | 1 mV/Teilung - 10 V/Teilung | ||||||||
| Horizontale Skala | 1 ns/Teilung ~ 100 s/Teilung | ||||||||
| Spezifikationen des Spektralanalysators | |||||||||
| |||||||||
| Spezifikationen des Funktionsgenerators | |||||||||
| |||||||||
| Anzeige | 8" TFT LCD WVGA-Farbdisplay (800 x 480 Pixel) | ||||||||
| Anschlussmöglichkeiten | USB 2.0 Host und Gerät, Ethernet (RJ45) und Go-NoGo BNC | ||||||||
| Abmessungen | 384 x 208 x 127,3 mm | ||||||||
| Gewicht | 3 kg | ||||||||
Zubehör
Die Oszilloskope der Serie MDO-2000E von GW Instek werden mit folgendem Zubehör geliefert
- Netzkabel
- Handbuch
- CD mit Benutzer- und Programmieranweisungen
- Kalibrierungszertifikat
- Passiver Tastkopf (1 pro Kanal)
- 2x BNC-auf-BNC-Kabel
- Krokodilklemmen GTL-105A
- Bananenstecker GTL-207
Downloads
| MDO-2000E datasheet |  (1.38 MB) | Download |
| MDO-2000E spectrum analyser presentation | (2.6 MB) | Download |
| MDO 2000E series manual | (12.9 MB) | Download |
| DTC sample | (126.04 KB) | Download |
