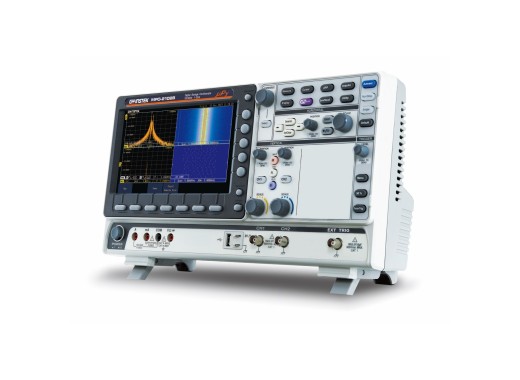

GW Instek MPO-2102B multifunktionales Oszilloskop
Details
Das GW Instek MPO-2102B ist ein multifunktionales programmierbares Oszilloskop mit einer Bandbreite von 100 MHz. Diese Serie von Oszilloskopen verfügt über einen eingebauten Funktionsgenerator, einen Spektrumanalysator, ein Multimeter und ein 2-Kanal-Netzteil. Außerdem verfügt das MPO-2000-Serie über eine Python-Skriptfunktion. Dank dieser Funktion unterstützt das Oszilloskop Python-Skripte ohne die Verwendung eines externen PCs.
Funktionsgenerator
Der eingebaute Funktionsgenerator hat 2 Kanäle und eine maximale Frequenz von 25 MHz. Mit diesem Gerät können Sie alle gewünschten Wellenformen selbst erzeugen.
Spektrumanalysator
Der eingebaute Spektrumanalysator des MPO-2000 hat einen Frequenzbereich von 500 MHz mit zwei Kanälen. Dies ermöglicht es dem Benutzer, die Frequenzbereichssignale von zwei Kanälen gleichzeitig zu messen und zu analysieren. Das Oszilloskop ist außerdem mit einer Spektrogrammfunktion ausgestattet, die es dem Benutzer ermöglicht, komplexe Schwankungen im Frequenzbereich einfach zu beobachten.
Multimeter
Das eingebaute Multimeter hat eine Anzeige von 5000 Zählungen und kann Wechsel- und Gleichspannung sowie Strom messen.
Stromversorgung
Das eingebaute Netzteil hat 2 Ausgangskanäle und eine maximale Ausgangsspannung von 20 V. Die Stromversorgungsanschlüsse befinden sich auf der Rückseite.
Übersicht der Modelle
Wir führen mehrere Oszilloskope der MPO-2000-Serie in unserem Sortiment, die sich in Bandbreite, Anstiegszeit und Anzahl der Kanäle unterscheiden:| Modell | MPO-2102B | MPO-2104B | MPO-2204P |
|---|---|---|---|
| Bandbreite | 100 MHz | 100 MHz | 200 MHz |
| Anstiegszeit | 3,5 ns | 3,5 ns | 1,75 ns |
| Kanäle | 2 | 4 | 4 |
| Preis |
Spezifikationen
| Oszilloskop | |
| Speichertiefe | 10 Mpts |
| Abtastrate | 1 GS/a (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 120.000 wfm/s |
| Vertikale Auflösung | 8 Bits |
| Vertikale Skala | 1 mV/div - 10 V/div |
| Horizontale Skala | 1 ns/div – 100 s/div |
| Funktionsgenerator | |
| Bandbreite | 100 mHz - 25 MHz |
| Kanäle | 2 |
| Vertikale Auflösung | 14 Bits |
| Abtastrate | 200 MSa/s |
| Frequenzauflösung | 1 Hz |
| Eingebaute Funktionen | Sinus, Rechteck, Impuls, Rampe, Rauschen |
| Ausgangsimpedanz | 50 Ω |
| Spektrumanalysator | |
| Bandbreite | Gleichstrom - 500 MHz |
| RBW | 1 Hz - 500 kHz |
| DANL | - 90 dBm/Hz |
| Mitlaufgenerator | Nein |
| Multimeter | |
| Auflösung der Anzeige | 5000 Zählungen |
| Max. Wechselspannung | 700 V |
| Max. Gleichspannung | 1000 V |
| Max. Wechselstrom | 10 A |
| Max. Gleichstrom | 10 A |
| Max. Widerstand | 5 MΩ |
| Temperatur | -50 - 1000 ℃ |
| Sonstige Funktionen | Diode, Kontinuität |
| True-RMS | Nein |
| Datenprotokollierung | Nein |
| Stromversorgung | |
| Ausgänge | 2 |
| Spannungsbereich | 1 - 20 V |
| Strombereich | 0,25 - 1 A |
| Welligkeit | 50mV |
| Schnittstellen | USB-Host, USB-Gerät, LAN, RJ-45, Webserver, Go-NoGo BNC |
| Anzeige | 8" TFT LCD (800x480) |
| Abmessungen | 384 x 208 x 127,3 mm |
| Gewicht | 3 kg |
Zubehör
Das GW MPO-2102B wird geliefert mit:- Netzkabel
- 2x GTP-100B-4 passiver Tastkopf (DC- 100MHz)
- 2x BNC – BNC-Kabel
- 1x Krokodilklemmen-Messleitungen
- 1x Bananenstecker-Messleitung
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Unterstützt Python-Skripte, ohne dass ein externer PC erforderlich ist
- 5-in-1 multifunktionales Oszilloskop
Downloads
| GW Instek MPO-2000 brochure |  (5.87 MB) | Download |
| GW Instek MPO-2000 user manual | (8.92 MB) | Download |
| GW Instek MPO-2000 programming manual | (3.98 MB) | Download |
| DTC sample | (126.04 KB) | Download |
