Achtung! Die Mainframes können nur in Kombination mit einem Modul verwendet werden und umgekehrt. Die Module und Mainframes der Version B sind mit den entsprechenden Modulen der Version A austauschbar.
Der PEL-2020B ist ein Modul und gehört zur GW Instek PEL-2000B-Serie.
Die GW Instek PEL-2000B-Serie sind hochpräzise programmierbare DC-Lasten, die für verschiedene Anwendungen geeignet sind. Diese Lasten können mit mehreren parallelen Lasten verbunden werden, was die maximale Leistung erhöht. Dies macht die Lösung skalierbar.

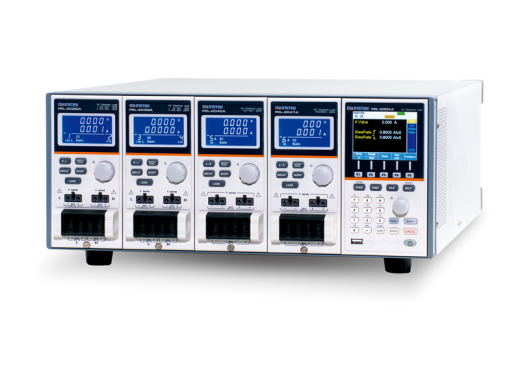

Einzigartig an diesen Lasten ist, dass sie mit 2 oder 4 Modulen arbeiten, die in den Mainframe eingesetzt werden können. Auf diese Weise ist es möglich, ein vielseitiges Gerät zu schaffen, und die Lasten können während der Nutzung angepasst werden. Es ist zu beachten, dass die Serie PEL-2000B immer sowohl einen Hauptrahmen als auch ein Modul benötigt, um zu funktionieren. Die Mainframes sind in 2- oder 4-facher Ausführung erhältlich.
Die Mainframes können mit bis zu 5 Modulen parallel geschaltet werden, so dass eine maximale Leistung von 7 kW erreicht werden kann.
Die PEL-2000B-Modelle haben verschiedene Betriebsarten. Sie können im Konstantstrom- (CC), Konstantwiderstands- (CR), Konstantspannungs- (CV) und Konstantleistungsmodus (CP) betrieben werden. Es ist auch möglich, die Modi CC+CV, CR+CV und CP+CV einzuschalten. Dadurch können die elektronischen Lasten automatisch zwischen den Modi umschalten, wenn ein Schwellenwert überschritten wird.
Die elektronischen Lasten können auch programmiert werden. Sie können sich im Laufe der Zeit auf 2 Arten verändern. Ein statischer Modus, bei dem sie einen Wert für einen längeren Zeitraum annehmen, oder ein dynamischer Modus, bei dem sie zwischen zwei Einstellungen wechseln.
Elektronische Lasten müssen hohe Ströme und Spannungen aushalten, weshalb sie auf verschiedene Weise geschützt werden. Mit einstellbarem OCP, OVP, OPP und UVP kann die Sicherheit gewährleistet werden. Außerdem gibt es eine Temperaturbegrenzung, die die elektronische Last automatisch abschaltet, wenn sie die Temperaturgrenze überschreitet.
Modell | PEL-2002B | PEL-2004B |
---|---|---|
Module | 2 | 4 |
Abmessungen | 272 x 200 x 581 mm | 435 x 200 x 581 mm |
Gewicht (inkl. Module) | 16,1 kg | 24,8 kg |
Preis |
Die Hauptunterschiede der Module der Serie PEL-2000B sind in der nachstehenden Tabelle aufgeführt. Diese Module müssen in einen Mainframe eingesetzt werden.
Modell | PEL-2020B | PEL-2030B | PEL-2040B | PEL-2041B |
---|---|---|---|---|
Leistung | 2 x 100 Watt | 30 + 250 Watt | 350 Watt | 350 Watt |
Maximale Spannung | 80 V | 80 V | 80 V | 500 V |
Maximaler Strom | 20 A | 40 A | 70 A | 10 A |
Widerstand ± 0,5% | 0,075 Ω - 15 kΩ | 0,0375 Ω - 60 kΩ | 0,025 Ω - 5 kΩ | 1,25 Ω - 200 kΩ |
Preis |
Anzeige | 320 x 240 TFT-LCD |
Schutz | OVP, OCP, OPP, OTP, UVP, RVP | Verbindungen | USB-Host, USB-Gerät, GPIB, RS232C, Go/NoGo-Ausgang |
Das GW Instek PEL-2020B wird mit dem folgenden Zubehör geliefert:
