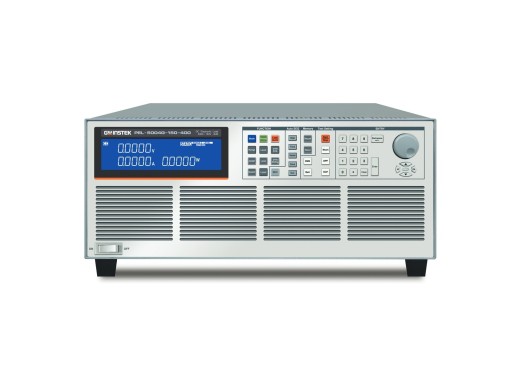

GW Instek PEL-5004G-150-400 elektronische Last
Details
Die GW Instek PEL-5004G-150-400 ist eine elektronische Last mit 4000 W, die 150V und 400A leisten kann. Die PEL-5004G-150-400 kann für Batterietests, Batterieladegeräte und Elektrofahrzeuge verwendet werden, da die Gleichstromlast geschützt ist. Der eingebaute Softstarter schützt vor Schäden beim direkten Anschluss an Hochspannungsbatterien oder Ladegeräte. Die Last ermöglicht die Kurzschlussprüfung und die automatische Prüfung des Überstrom- und Überleistungsschutzes. Das Modell PEL-5004G-150-400 verfügt über vier verschiedene Batterieentlademodi für die Prüfung von Batterieladegeräten: CV + Strombegrenzung, CV + Leistungsbegrenzung, CC und CP. Darüber hinaus können Sie im CC- oder CP-Modus die Entladungsabschaltspannung, die Entladezeit oder die Entladekapazität einstellen.
Die Last erfüllt die Prüfanforderungen verschiedener Prüflinge, mit Funktionen wie Surge-Strom, OCP und OPP. Die Spannungspolarität kann auf der Anzeige auf einen positiven oder negativen Wert eingestellt werden. Schließlich unterstützt die Last Parallelschaltungen von bis zu 8 Einheiten in den Testmodi CV, CC, CP und CR und bietet eine maximale Leistung von 32 kW.
Dieses Produkt ist auch unter der Marke Prodigit erhältlich, die von GW Instek übernommen wurde. Es ist in Form und Funktion zu 100 % identisch, trägt jedoch das Prodigit-Branding. Preis und Lieferzeiten können günstiger sein, bitte kontaktieren Sie uns für ein Angebot. Prodigit Artikelnummer: 0PEL504G100GT
Modellübersicht
| Modelle | Leistung | Max. Strom | Max. Spannung | Anstiegsgeschwindigkeit | Preis |
|---|---|---|---|---|---|
| PEL-5004G-150-400 | 4000 W | 400 A | 150 V | 0,0256 - 1,6 A/µs | |
| PEL-5005G-150-500 | 5000 W | 500 A | 150 V | 0,032 - 2 A/µs | |
| PEL-5006G-150-600 | 6000 W | 600 A | 150 V | 0,0384 - 2,4 A/µs | |
| PEL-5004G-600-280 | 4000 W | 280 A | 600 V | 0,01792 - 1,12 A/µs | |
| PEL-5005G-600-350 | 5000 W | 350 A | 600 V | 0,0224 - 1,4 A/µs | |
| PEL-5006G-600-420 | 6000 W | 420 A | 600 V | 0,02688 - 1,68 A/µs | |
| PEL-5004G-1200-160 | 4000 W | 160 A | 1200 V | 0,01024 - 0,64 A/µs | |
| PEL-5005G-1200-200 | 5000 W | 200 A | 1200 V | 0,0128 - 0,8 A/µs | |
| PEL-5006G-1200-240 | 6000 W | 240 A | 1200 V | 0,01536 - 0,96 A/µs |
Technische Daten
| Statische Modi | CC, CR, CV, CP |
| Dynamische Modi | CC, CP, CR |
| Schutz | OVP, OPP, OCP, OTP |
| Display | LCD |
| Abmessungen | 177 x 440 x 745 mm |
| Gewicht | 28 kg |
Zubehör
Der PEL-5004G-150-400 wird geliefert mit:
- 1x 20A Roter Vsense-Steckverbinder
- 1x 20A Schwarzer Vsense-Steckverbinder
- 4x Eingangs- und Überwachungs-Pin-Anschlüsse
- 1x 1,5 m 15-poliges M-M-Kabel für Master/Slave-Steuerung
- 1x Set für die Rack-Montage mit Unterlegscheiben und Muttern (PEL-031)
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Leistungsstarke Last mit einem Strombereich von bis zu 400 A
- Integrierte Batterieentladungsmodi
- Können für Batterietests, Batterieladegeräte und EVs verwendet werden
Downloads
| GW Instek PEL-5000G series - Specifications |  (205.21 KB) | Download |
| GW Instek PEL-5000G series - User manual | (6.18 MB) | Download |
| DTC sample | (126.04 KB) | Download |
