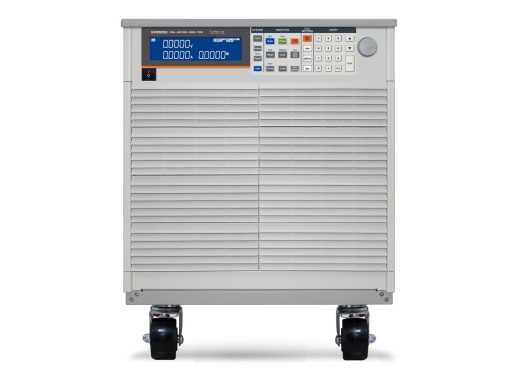

Die GW Instek PEL-5010C-600-700 ist eine elektronische 10-kW-Last, die für 600 V und 700 A geeignet ist. Der 16-Bit-Spannungs- und Strommesser garantiert eine hohe Genauigkeit und Auflösung. Diese Last hat 6 statische Modi, nämlich Strom, Widerstand, Spannung, Leistung, Spannung + Strom und Spannung + Leistung, sowie 3 dynamische Modi, nämlich Strom, Widerstand und Leistung. Außerdem werden Spannung, Strom und Leistung gleichzeitig auf dem 5-stelligen Display angezeigt. Diese Last ermöglicht Kurzschlusstests und umfasst vier Batterieentladungsmodi: CC + CV, CP + CV, CC + UVP und CP + UVP. Neben diesen Batterieentladungsmodi können auch Zeit-/Impuls-/RAMP-Entladungsmodi ausgewählt werden. Die automatische Prüfung des Überstrom- und Überleistungsschutzes sowie der Einschaltstromprüfmodus und der MPTT-Prüfmodus für Solarmodule sind ebenfalls verfügbar. Die Last umfasst auch einen eingebauten Langsamstarter, was zu einem erhöhten Schutz und einer längeren Lebensdauer führt. Neben dem Überspannungs-, Überstrom-, Überleistungs- und Übertemperaturschutz ist auch eine Erkennung für umgekehrte Polarität verfügbar. Die Spannungspolarität kann auf der Anzeige auf einen positiven oder negativen Wert eingestellt werden. Das Gerät enthält keine serienmäßigen Kommunikationsschnittstellen. Sie finden die passenden Schnittstellen jedoch in der Tabelle Modelle & Optionen weiter unten. Über die optionalen Kommunikationsschnittstellen ist eine Fernsteuerung möglich.
Andere GW Instek-Optionen und -Modelle sind ebenfalls in den unten stehenden Tabellen der Modelle und Optionen verfügbar. Für weitere Informationen zu diesen Produkten stehen wir Ihnen gerne zur Verfügung.
Spezifikationen
| Leistung | 10 kW |
| Eingangsspannungsbereich | 0 - 600 V |
| Eingangsstrombereich | 0 - 700 A |
| Widerstand | 0,857 Ω - 51,4 kΩ |
| Anstiegsrate | 0,084 A/μs - 21 A/μs |
| Statische Modi | CC, CR, CV, CW, CC + CV, CP + CV |
| Dynamische Modi | CC, CR, CP |
| Schutz | OPP, OCP, OVP, OTP, LRV |
| Schnittstellen | |
| Anzeige | LCD |
| Abmessungen | 572 x 444 x 763 mm |
| Gewicht | 84,8 kg |
Modelle
| Modell | Spannung (V) | Strom (A) | Leistung (W) | Preis (ohne Mehrwertsteuer) |
|---|
| PEL-5006C-150-600 | 150 | 600 | 6K | 9.570 |
| PEL-5008C-150-800 | 150 | 800 | 8K | 13.107 |
| PEL-5010C-150-1000 | 150 | 1.000 | 10K | 14.474 |
| PEL-5012C-150-1200 | 150 | 1.200 | 12K | 15.001 |
| PEL-5015C-150-1500 | 150 | 1.500 | 15K | 20.000 |
| PEL-5018C-150-1800 | 150 | 1.800 | 18K | 21.930 |
| PEL-5020C-150-2000 | 150 | 2.000 | 20K | 23.684 |
| PEL-5024C-150-2000 | 150 | 2.000 | 24K | 28.071 |
| PEL-5006C-600-420 | 600 | 420 | 6K | 9.912 |
| PEL-5008C-600-560 | 600 | 560 | 8K | 13.509 |
| PEL-5010C-600-700 | 600 | 700 | 10K | 13,597 |
| PEL-5012C-600-840 | 600 | 840 | 12K | 15.115 |
| PEL-5015C-600-1050 | 600 | 1050 | 15K | 20.972 |
| PEL-5018C-600-1260 | 600 | 1260 | 18K | 22.861 |
| PEL-5020C-600-1400 | 600 | 1400 | 20K | 24.750 |
| PEL-5024C-600-1680 | 600 | 1680 | 24K | 29.285 |
| PEL-5006C-1200-240 | 1200 | 240 | 6K | 10.478 |
| PEL-5008C-1200-320 | 1200 | 320 | 8K | 13.596 |
| PEL-5010C-1200-400 | 1200 | 400 | 10K | 14.729 |
| PEL-5012C.1200-480 | 1200 | 480 | 12K | 16.042 |
| PEL-5015C-1200-600 | 1200 | 600 | 15K | 22.219 |
| PEL-5018C-1200-720 | 1200 | 720 | 18K | 23.846 |
| PEL-5020C-1200-800 | 1200 | 800 | 20K | 25.170 |
| PEL-5024C-1200-960 | 1200 | 960 | 24K | 29.494 |
| | | | |
| AEL-5002-350-18.75 | 350 | 19 | 1.875 | 5.674 |
| AEL-5003-350-28 | 350 | 28 | 2.800 | 7.447 |
| AEL-5004-350-37.5 | 350 | 38 | 3.750 | 9.575 |
| AEL-5006-350-56 | 350 | 56 | 5.600 | 11.915 |
| AEL-5008-350-75 | 350 | 75 | 7.500 | 15.320 |
| AEL-5012-350-112.5 | 350 | 113 | 11.250 | 20.107 |
| AEL-5015-350-112.5 | 350 | 113 | 15.000 | 24.893 |
| AEL-5019-350-112.5 | 350 | 113 | 18.750 | 29.681 |
| AEL-5023-350-112.5 | 350 | 113 | 22.500 | 34.468 |
| AEL-5002-425-18.75 | 425 | 19 | 1.875 | 6.100 |
| AEL-5003-425-28 | 425 | 28 | 2.800 | 7.873 |
| AEL-5004-425-37.5 | 425 | 38 | 3.750 | 10.000 |
| AEL-5006-425-56 | 425 | 56 | 5.600 | 12.766 |
| AEL-5008-425-75 | 425 | 75 | 7.500 | 16.170 |
| AEL-5012-425-112.5 | 425 | 113 | 11.250 | 21.384 |
| AEL-5015-425-112.5 | 425 | 113 | 15.000 | 26.596 |
| AEL-5019-425-112.5 | 425 | 113 | 18.750 | 31.809 |
| AEL-5023-425-112.5 | 425 | 113 | 22.500 | 37.021 |
| AEL-5003-480-18.75 | 480 | 19 | 2.800 | 8.936 |
| AEL-5004-480-28 | 480 | 28 | 3.750 | 11.490 |
Optionen
| Modell | Preis (ohne Mehrwertsteuer) |
|---|
| GPIB-KARTE, PEL-5000C, AEL-5000 OPT | 160 |
| RS232-KARTE, PEL-5000C, AEL-5000 OPT | 72 |
| LAN-KARTE, PEL-5000C, AEL-5000 OPT | 285 |
| USB-KARTE, PEL-5000C, AEL-5000 OPT | 142 |
| HAKENRING, PEL-5000C OPT | 15 |
| RACKMONTAGESATZ, PEL-5006C OPT | 54 |
| RACKMONTAGESATZ, PEL-5008C/5010C/5012C OPT | 57 |
| RACKMONTAGESATZ, PEL-5015C/5018C OPT | 61 |
| RACKMONTAGESATZ, PEL-5020C/5024C OPT | 64 |
| GRIFFE, PEL-5000C, AEL-5006, AEL-5008, AEL-5012, AEL-5015 | 78 |
| GRIFFE, AEL-5002, AEL-5003, AEL-5004 | 43 |
| GPIB & RS232 CARD, PEL-5000C, AEL-5000 | 196 |
| RS-232-KABEL, 9-POLIG, M-F-TYP, 1000 mm | 7 |
| USB2.0 A-B TYP KABEL | 11 |
| GPIB-KABEL, 2 m | 123 |
| GPIB-KABEL, 0,6 m | 55 |
| HD-DSUB 15-POLIGES PARALLELKABEL, AEL-/PEL-5000 (STANDARD) | 24 |
Zubehör
Der PEL-5010C-600-700 umfasst:
- Netzkabel
- Bananenstecker
- BNC-Kabel
- HD-DSUB 15-poliges Kabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Sehr leistungsstarke Last mit Bereichen von max. 600 V und 700 A
- Unterstützt vier Batterieentladungsmodi
- Hohe Genauigkeit und Auflösung dank des 16-Bit-Spannungs- und Strommessers
- Kommunikationsschnittstellen nicht enthalten
Downloads
(2.02 MB)
