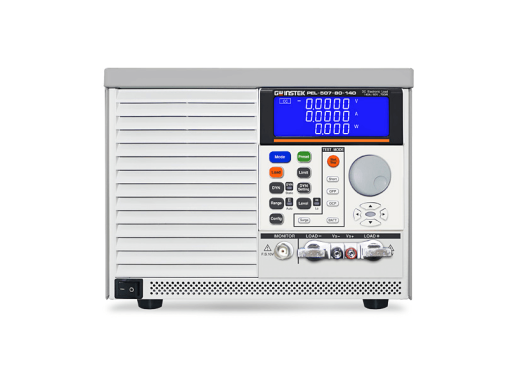

GW Instek PEL-507-80-140 elektronische Last
Details
Die GW Instek PEL-507-80-140 ist eine elektronische 700-W-Last mit 80 V und 140 A. Diese Last verfügt über 4 statische Modi (Strom, Widerstand, Spannung und Leistung) sowie 3 dynamische Modi (Strom, Widerstand und Leistung). Außerdem werden Spannung, Strom und Leistung gleichzeitig auf dem 5-stelligen Display angezeigt. Diese Last ermöglicht die Kurzschlussprüfung sowie die automatische Prüfung des Überstrom- und Überleistungsschutzes. Die Last verfügt zudem über eine spezielle Funktion für den Entladetest, bei der Entladestoppspannung, Entladekapazität und Entladezeit eingestellt werden können. Stoßspannungsprüfungen sind ebenfalls möglich, indem Boot-Überschwingungsströme und transiente Ströme simuliert werden, die beim Hot-Plugging auftreten können. Neben dem Überspannungs-, Überstrom-, Überleistungs- und Übertemperaturschutz ist auch eine Erkennung für umgekehrte Polarität verfügbar. Die Spannungspolarität kann auf der Anzeige auf einen positiven oder negativen Wert eingestellt werden. Die Kommunikationsschnittstellen sind RS232 und USB.
Dieses Produkt ist auch unter der Marke Prodigit erhältlich, die von GW Instek übernommen wurde. Es ist in Form und Funktion zu 100 % identisch, trägt jedoch das Prodigit-Branding. Preis und Lieferzeiten können günstiger sein, bitte kontaktieren Sie uns für ein Angebot. Prodigit Artikelnummer: 0PEL5070000GT
Übersicht der Modelle
| Modell | PEL-503-80-50 | PEL-504-80-70 | PEL-504-500-15 | PEL-507-80-140 | PEL-507-500-30 |
|---|---|---|---|---|---|
| Leistung | 250 W | 350 W | 350 W | 700 W | 700 W |
| Eingangsspannungsbereich | 0 - 80 V | 0 - 80 V | 0 - 500 V | 0 - 80 V | 0 - 500 V |
| Eingangsstrombereich | 0 - 50 A | 0 - 70 A | 0 - 15 A | 0 - 140 A | 0 - 30 A |
| Widerstand | 0,016 Ω - 96 kΩ | 0,0114 Ω - 68,4 kΩ | 0,4 Ω - 2,4 MΩ | 0,0057 Ω - 34,2 kΩ | 0,02 Ω - 1,2 MΩ |
| Anstiegsrate | 0,032 A/μs - 2 A/μs | 0,0464 A/μs - 2,90 A/μs | 0,001 A/μs - 0,625 A/μs | 0,0096 A/μs - 6 A/μs | 0,002 A/μs - 1,25 A/μs |
| Abmessungen | 205 x 123 x 477 mm | 205 x 123 x 477 mm | 205 x 123 x 477 mm | 205 x 231 x 480 mm | 205 x 231 x 480 mm |
| Gewicht | 5,3 kg | 5,3 kg | 5,3 kg | 10,3 kg | 10,3 kg |
| Preis |
Spezifikationen
| Statische Modi | CC, CR, CV, CP |
| Dynamische Modi | CC, CP, CR |
| Schutz | OPP, OCP, OVP, OTP |
| Schnittstellen | RS232, USB |
| Anzeige | LCD |
Zubehör
Der PEL-507-80-140 umfasst:
- Netzkabel
- USB-Kabel
- RS232-Kabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Leistungsstarke Last mit einem Strombereich bis zu 140 A
- Spezialfunktionen für Batterieentladung und Stoßspannungsprüfung
Downloads
| PEL 500 series datasheet |  (1.7 MB) | Download |
| PEL 500 series user manual | (4.63 MB) | Download |
| DTC sample | (126.04 KB) | Download |
