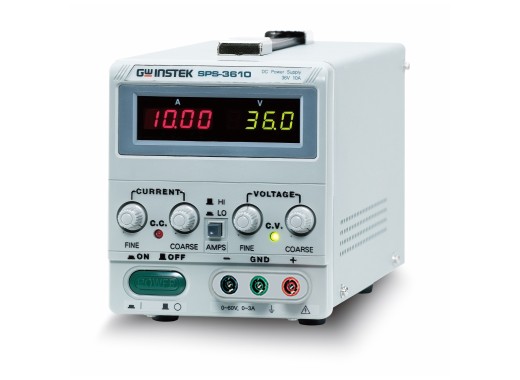

Das GW Instek SPS-3610 ist ein Einkanal-Schaltnetzteil mit einer Leistung von 360 W und den Betriebsarten CV und CC. Es verfügt über eine Ausgangsspannung von 0-36V und einen Ausgangsstrom von 0-10A.
Die hohe Spannungsregelung von 0,01 % und die Möglichkeit, Kabelverluste zwischen den Verbrauchern durch Fernabtastung zu kompensieren, machen dieses Netzteil zu einem präzisen Gerät.
Darüber hinaus kann der Ausgang über Klemmen auf der Rückseite ein- und ausgeschaltet werden; ein Kurzschluss dieser Eingänge schaltet den Ausgang ein, während er sonst ausgeschaltet wird.
Spezifikationen
| Spezifikationen der Stromversorgung
|
| Leistung | 360 W
| | Ausgangsspannung | 0 - 36 V
| | Ausgangsstrom | 0 - 10 A
| | Leitungsregelung | Konstante Spannung: ≤ 5 mV
Konstanter Strom: ≤ 3 mA
| | Lastregelung | Konstante Spannung: ≤ 5 mV
Konstanter Strom: ≤ 3 mA
| | Restwelligkeit | Konstante Spannung: ≤ 5 mVeff
Konstanter Strom: ≤ 5 mArms
| | Rauschen | 100 mV Spitze/Spitze, 20 Hz - 20 MHz
| | Erholungszeit | ≤ 500 µs (50 % Laständerung, Mindestlast 0,5 A)
| | Temperaturkoeffizient | ≤ 100 ppm/℃
| | Anzeige | 3 1/2-stellige LCD-Anzeige x 2
| | Messgenauigkeit | ±(0,5 % vom Messwert + 2 Ziffern)
|
|
| Abmessungen | 128 x 145 x 285 mm
|
| Gewicht | 3,2 kg
|
Zubehör
Der SPS-3610 wird standardmäßig mit folgenden Komponenten geliefert:
- Netzkabel
- Messleitung GTL-203
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Kompakte Größe
- Hohe Genauigkeit
- Überspannungsschutz
