Hantek HT1008C USB-Oszilloskop
Details
Das Hantek HT1008C ist ein USB-Oszilloskop, das für grundlegende Fahrzeugmessungen und Diagnosetests zu einem günstigen Preis entwickelt wurde.
Das HT1008C verfügt über 20 automatische Kfz-Messungen (Zündung, Sensor, Anlasser usw.) und eine eingebaute Fast-Fourier-Transformationsfunktion.
Mit diesen Messfunktionen kann eine Diagnose von Sensoren wie Drehzahl- oder MAP-Sensoren, aber auch eine allgemeine Diagnose von Niederspannungs
Komponenten durchgeführt werden. Darüber hinaus kann eine Diagnose sowohl des primären als auch des sekundären Zündkreises durchgeführt werden.
Die Verbindung mit einem Windows XP/7/8/10 PC wird über USB hergestellt. Auf dem PC können die Ergebnisse angezeigt, gespeichert, exportiert, aufgezeichnet und wiedergegeben werden.
Spezifikationen
| Bandbreite | 100 kHz (einkanalig) |
| Kanäle | 8 |
| Speichertiefe | 4000 Punkte |
| Abtastrate | 2,4 MSa/s (einzelner Kanal) |
| Auflösung | 12 Bits |
| Vertikale Skala | 10 mV/Teilung - 5 V/Teilung |
| Horizontale Skala | 1 ns/Teilung - 20000 s/Teilung |
| Mathematik | Addition, Subtraktion, Multiplikation, Division |
| FFT | Rechteckiges, Hanning-, Hamming-, Blackman-Fenster |
| Frequenzbereich (Rechtecksignalgenerator) | 0 - 250 kHz |
| Schnittstelle | USB 2.0 |
| Abmessungen | 185 x 150 x 27 mm |
| Gewicht | 350 g |

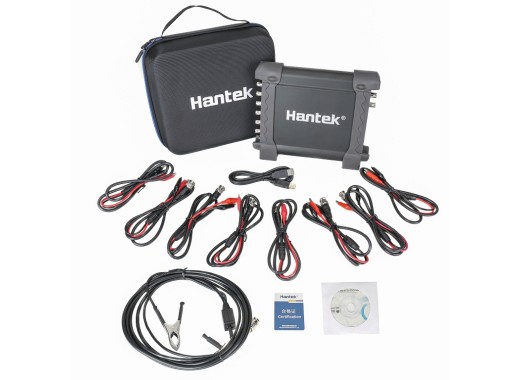

Zubehör
Das HT1008C wird standardmäßig mit folgenden Komponenten geliefert:
- 1x automatische Sonde HT-25
- 1x USB-Kabel
- 8x BNC auf Krokodilklemmenkabel
Vor-und Nachteile
- Umfang der Einstiegsstufe
Downloads
| Hantek 1008C Manual |  (1.47 MB) | Download |
