Harogic PGA-60 Vektorsignalgeber
Details

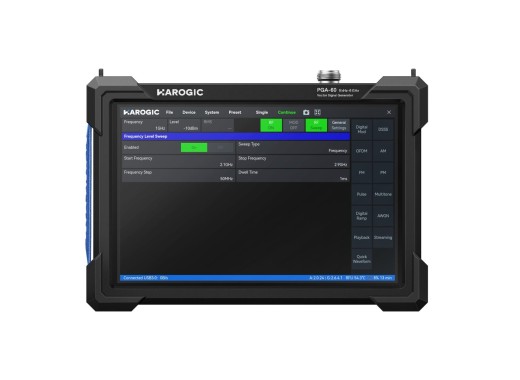

Der Harogic PGA-60 ist ein tragbarer Vektorsignalgeber mit integriertem Display, der für die HF-Entwicklung, Tests und den Einsatz vor Ort konzipiert ist. Er verfügt über eine Bandbreite von 9 kHz bis 6 GHz und bietet eine HF-Bandbreite von bis zu 100 MHz. Der PGA-60 verfügt zudem über einen 16-Bit-DAC und einen FPGA-basierten Interpolator, die eine präzise Wellenformgenerierung ermöglichen. All dies macht ihn zu einer attraktiven Option für Anwender, die hohe Leistung in einem tragbaren Messgerät suchen.
Das Gerät unterstützt Dauerstrichsignale, AM/FM/PM-Modulation, Frequenz- und Leistungsdurchläufe, Mehrtonsignale, Impulserzeugung und die Wiedergabe von IQ-Wellenformen. Die mitgelieferte Software SGStudio vereint HF-Einstellungen, Modulationssteuerungen und Statusinformationen in einem Fenster auf einer übersichtlichen Schnittstelle und ermöglicht so eine einfache Bedienung. Im Gegensatz zum USB-basierten SGA-60 läuft das PGA-60 eigenständig auf einem 10,1-Zoll-Multitouch-Display mit einer Akkulaufzeit von 2,5 Stunden und eignet sich somit für Feldmessungen und automatisierte Testaufbauten. Schließlich unterstützt die API zahlreiche Programmiersprachen und lässt sich nahtlos in Plattformen wie Qt und LabVIEW integrieren.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Bandbreite | 9 kHz bis 6 GHz |
| HF-Bandbreite | 100 MHz |
| Speichertiefe | 128 MB (32 M Samples) |
| DAC-Auflösung | 16 Bit |
| Frequenzauflösung | 0,1 Hz |
| Ausgangsmagnitude-Bereich | ≤ -100 dBm (Mindestwert) ≥ 14 dBm maximal |
| Auflösung der Leistungseinstellung | 0,1 dB |
| Phasenrauschen | -124 dBc/Hz bei 1 GHz, 10-kHz-Versatz |
| Digitale Modulation | AM, FM, PM, APSK, ASK, FSK, QAM, PSK |
| Eingebaute Funktionen | Einzel-, Mehrton-, Frequenzdurchlauf, Leistungsdurchlauf, digitaler Rampendurchlauf, Pulsmodulation, AWGN, IQ-Wiedergabe, Echtzeit-IQ-Wiedergabe |
| Triggerquelle | Externer Triggereingang/-ausgang, 3,3 V CMOS |
| Ausgangsimpedanz | 50 Ω |
| Schnittstellen | USB-C, USB-A, RJ45-LAN, Micro-HDMI |
| Betriebssysteme | Standalone, Fernsteuerung über Windows und Linux |
| Display | 10,1" IPS-LCD-Multitouch (1280 x 800) |
| Akkulaufzeit | 2,5 Stunden |
| Abmessungen | 260 x 185 x 46 mm |
| Gewicht | 1,4 kg |
Zubehör
Im Lieferumfang des PGA-60 sind enthalten:
- Netzteil
- Netzkabel
Downloads
| HAROGIC PGA-Series user manual |  (6.46 MB) | Download |
