Harogic PXN-45-TG-OCXO-Spektrumanalysator
Details

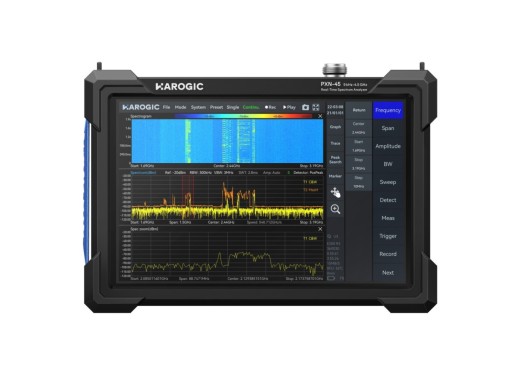

Der Harogic PXN-45-TG-OCXO ist ein Echtzeit-Hand-Spektrumanalysator mit einem Frequenzbereich von 9 kHz bis 4,5 GHz, bei dem sowohl der integrierte Mitlaufgenerator als auch der OCXO-Referenztakt bereits vorinstalliert sind. Er nutzt einen Superheterodyn-Empfänger mit einem Vollband-Vorverstärker und bis zu 14 Vorselektorfiltern und bietet eine Echtzeit-Analysebandbreite von 50 MHz (oder optional 100 MHz), eine Sweep-Geschwindigkeit von bis zu 1 THz/s, ein Phasenrauschen von -110 dBc/Hz bei 10 kHz Offset sowie einen DANL von -168 dBm/Hz.
Der OCXO-Referenztakt ersetzt die standardmäßige interne Referenz und bietet eine bessere Frequenzgenauigkeit sowie Langzeitstabilität. Dies ist wichtig für Messungen mit schmalem Messbereich, genaue Frequenzanzeige und lange Überwachungssitzungen, bei denen sich eine Drift der Referenz direkt im Ergebnis bemerkbar macht. Zudem deckt der Mitlaufgenerator den Bereich von 1 MHz bis 4,5 GHz mit einem Ausgangspegel von –20 dBm bis 0 dBm in Schritten von 0,25 dB ab und arbeitet in den Betriebsarten Tracking, Fixed-Point, Frequenz-Sweep und Leistungs-Sweep.
Die PXN-Serie zeichnet sich durch ihre offene Plattform aus. Sie läuft unter Raspberry Pi OS auf einem Raspberry Pi CM5, sodass neben der mitgelieferten SAStudio4-Software auch die Installation oder Entwicklung von Anwendungen mithilfe des gut dokumentierten SDK und der API möglich ist. Für automatisierte Testaufbauten wird die SCPI-Fernsteuerung unterstützt.
Während die meisten Hersteller die Messsuite als kostenpflichtige Optionen anbieten, ist sie bei der PXN-Serie serienmäßig enthalten. SAStudio4 umfasst die spektrale Echtzeitanalyse mit Sweep und lückenloser Darstellung, IQ-Streaming mit DDC, Leistungserfassung mit einer Auflösung von 16 ns, Phasenrauschmessung von 1 Hz bis 10 MHz Offset sowie die Analyse der Oberwellen und Oberschwingungen bis zur zehnten Oberschwingung.
Eine weitere Option kann werkseitig installiert werden: Startfrequenz 0 Hz (nur PXN-45). Bitte kontaktieren Sie uns, wenn Sie daran interessiert sind.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modellübersicht
| Modell | Bandbreite | Mitlaufgenerator | OCXO-Referenz | Preis |
|---|---|---|---|---|
| PXN-45 | 9 kHz – 4,5 GHz | Nein |
Nein |
|
| PXN-45-TG | 9 kHz – 4,5 GHz | Ja |
Nein |
|
| PXN-45-TG-OCXO | 9 kHz – 4,5 GHz | Ja |
Ja |
|
| PXN-60 | 9 kHz – 6 GHz | Nein |
Nein |
|
| PXN-60-TG | 9 kHz – 6 GHz | Ja |
Nein |
|
| PXN-60-TG-OCXO | 9 kHz – 6 GHz | Ja |
Ja |
|
| PXN-90 | 9 kHz – 9 GHz | Nein |
Nein |
|
| PXN-90-TG | 9 kHz – 9 GHz | Ja |
Nein |
|
| PXN-90-TG-OCXO | 9 kHz – 9 GHz | Ja |
Ja |
Hardware-Option
| 0 Hz Startfrequenz (nur PXN-45) | Kontaktieren Sie uns (Muss zusammen mit dem Gerät bestellt werden) |
Software-Optionen
| Spektrogramm, IQ-Streaming | Standard |
| AM/FM-Demodulation | Standard |
| Erweiterte Messungen (Kanalleistung, OBW, ACPR, IM3, SEM, …) | Standard |
| Phasenrauschmessungen | Standard |
| Oberwellen, Oberschwingungen | Standard |
| Datenaufzeichnung, Wiedergabe, Spitzwerttabelle | Standard |
| SCPI, Fernsteuerung, API, SDK | Standard |
| Echtzeitbandbreite | 50 MHz / 100 MHz (Upgrade) |
| Digitale Demodulation (CW, ASK, 2FSK, 4FSK, BPSK, QPSK, 8PSK, 16QAM, 64QAM …) | Option |
| Messung von Impulssignalen | Option |
| EMI (in Kürze verfügbar) | Option |
Technische Daten
| RBW | 0,1 Hz – 10 MHz |
| DANL | –168 dBm/Hz (typ. bei 1 GHz) |
| Amplitudengenauigkeit | ±1,0 dB |
| Phasenrauschen | -110 dBc/Hz bei 10 kHz Offset (1 GHz) |
| Referenztakt | Integrierter OCXO |
| Mitlaufgenerator | 1 MHz – 4,5 GHz |
| TG-Ausgangspegel | -20 dBm bis 0 dBm, ±2 dB |
| TG-Auflösung | 10 Hz Frequenz, 0,25 dB Leistung |
| TG-Betriebsarten | Mitlaufgenerator, Festpunkt, Frequenzdurchlauf, Leistungsdurchlauf |
| Schnittstellen | USB 3.0/2.0 Typ C, USB Typ A, LAN (RJ45 1 Gbit/s), Micro-HDMI, GNSS |
| Display | 10,1-Zoll-Multitouch (1280 × 800) |
| Akkulaufzeit | 2,5 Stunden (typisch), externe Powerbank wird unterstützt |
| Abmessungen | 260 x 185 x 46 mm |
| Gewicht | 1,5 kg |
Zubehör
Im Lieferumfang des Harogic PXN-45-TG-OCXO sind enthalten:
- Trageband
- USB-PD-Netzteil (65 W)
- Netzkabel
Vor-und Nachteile
- Führen Sie eigene Apps auf der offenen Linux-Plattform aus und entwickeln Sie sie
- 50 MHz Echtzeit-Bandbreite
Downloads
| Harogic PXN series user manual |  (2.15 MB) | Download |
