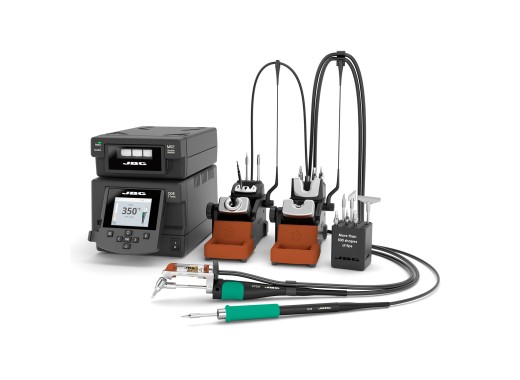

(Ent)Lötstation JBC DDSD-2QB

Die JBC DDSD-2QB ist eine leistungsstarke All-in-One-Station für Löt- und Entlötarbeiten. Das Set umfasst eine integrierte Vakuumpumpe, eine Lötstation sowie passende Griffe und Halterungen.

Löten

Die DDE-Steuereinheit bietet Anschlüsse für zwei Lötgeräte, die gleichzeitig verwendet werden können. Eine große Auswahl an JBC-Löt- und Entlötkolben sind mit dieser Station kompatibel. Der relativ große Farbbildschirm macht die Installation und die Verwaltung der Temperaturen einfach. Zudem bietet die Station detaillierte Echtzeitdiagramme, Anzeige Temperaturverläufe und Leistungsdaten übersichtlich dargestellt werden. Die DDE verfügt außerdem über ein umfangreiches Menü, in dem verschiedene Benutzereinstellungen leicht angepasst und bestimmten Werkzeugen zugewiesen werden können. Die Steuereinheit verfügt über einen USB-A-Anschluss für Firmware-Updates und einen USB-B-Anschluss für die PC-Kommunikation. Darüber hinaus verfügt das Gerät über einen FAE-Anschluss für die Fernsteuerung oder den Anschluss einer FAE-Rauchabsaugung.

Entlöten

Die MSE-B ist die passende Vakuumpumpe zum Entlöten. Diese Pumpe bietet eine Saugleistung von 35 SLPM. Dies wird an die DDE-Station angeschlossen, und zwar an einen abgewinkelten Entlötkolben des Typs DT560. Im Vergleich zur DDSE-2QEenthält diese Station einen abgewinkelten Entlötkolben. Dieses Werkzeug ist ideal zum Entlöten von Komponenten mit Durchgangslöchern. Die Spitze des Entlötkolbens sollte nur gewechselt werden, wenn sie heiß ist. Ein Werkzeug zum sicheren Auswechseln der heißen Spitze ist im Lieferumfang enthalten.

Halterungen

Diese Lötstation enthält Ständer und Halterungen für jedes Werkzeug. Die Ständer verfügen über intelligente Funktionen, z. B. die automatische Abschaltung der Stromzufuhr zum Kolben, wenn er in die Halterung gestellt wird. Hierdurch wird die Lebensdauer der Spitze erheblich verlängert. Darüber hinaus verfügen sie über Systeme zum sicheren Wechsel heißer Spitzen, sodass kein Abkühlen vor dem Austausch erforderlich ist.

Zusätzliche (Ent-)Lötspitzen

Es sind keine Lötspitzen für den Lötkolben im Lieferumfang der Station enthalten. Einer der Vorteile der JBC-Systeme ist jedoch die große Vielfalt an verfügbaren Spitzenformen, die für praktisch jede Anwendung geeignet sind (siehe die blaue Schaltfläche unten). Diese Patronen verfügen über integrierte Heizelemente für eine schnellere Aufheizung und bessere Wärmeübertragung.

Für das Entlöten werden keine zusätzlichen Düsen mitgeliefert, aber es sind verschiedene Düsen ab einem Durchmesser von 0,6 mm erhältlich (siehe die zweite blaue Schaltfläche unten).

Die standardmäßige 2-Jahres-Garantie kann auf 3 Jahre verlängert werden, wenn Sie Ihr Gerät registrieren.

Technische Daten

Zubehör

Die JBC DDSD-2QB Nacharbeitsstation mit 2 Werkzeugen wird geliefert mit:

• 1x DDE 2-Tool-Steuergerät (230V)
• 1x MSE-B elektrisches Entlötmodul
• 1x T245 Allzweck-Lötkolben
• 1x DT530 abgewinkelter Entlötkolben
• 1x D530003 Entlötdüse (1,0 mm)
• 1x ADS-Ständer für T210/T245
• 1x DTS Ständer für DT530
• 1x SCH Patronenhalter

Downloads

T210 T245 T470 Manual	(2.75 MB)	Download
DDE unit user manual	(1.56 MB)	Download
DT350 handles user manual	(13.73 MB)	Download
MSE desoldering unit user manual	(972.95 KB)	Download
JBC DDSD-2QA plug & play guide	(821.76 KB)	Download
