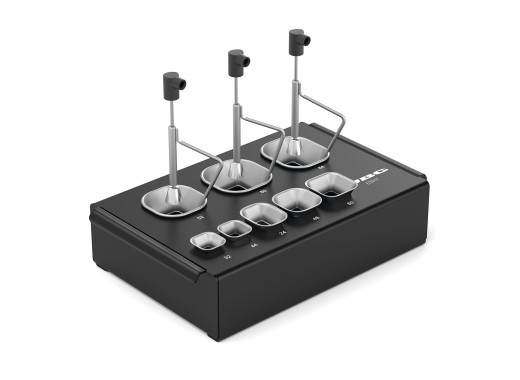

JBC ESHT Absaugpult für Heißluftlötstationen

Der JBC ESHT Abzugstisch ist nützlich für die Platzierung und Auswahl von Abzügen, Schutzvorrichtungen und Stativen, die von JBC Heißluft-Lötstationen verwendet werden, die nicht bereits über einen Abzugstisch verfügen, wie die TESE-2QB, JTSE-2QB, oder die PK-5A Pick & Place Werkzeug.

Dieses Produkt umfasst auch ein komplettes Zubehörset, das für die Nachbearbeitung einer Leiterplatte und ihrer Komponenten benötigt wird. Wenn ein Bauteil von einer Leiterplatte entfernt werden muss, kann dies automatisch mit den mitgelieferten Stativabziehern geschehen. Diese Abziehvorrichtungen verfügen über einen Saugnapf, der sich an dem betreffenden Bauteil festhält. Nach dem Schmelzen des Lötzinns wird das Bauteil automatisch von der Abziehvorrichtung angehoben.

Das Zubehörset enthält auch separate Schutzschalen, die um das zu bearbeitende Bauteil gelegt werden können, um den Rest der Leiterplatte oder andere Bauteile vor heißer Luft zu schützen.

Diese Schutzvorrichtungen, Abziehvorrichtungen und Stative können einfach und bequem in diesem Abziehpult an den vormontierten und beschrifteten Stellen angebracht werden.

Spezifikationen

Zubehör

Das JBC ESHT Absaugpult für die Heißluft-Lötstation wird serienmäßig geliefert:

• Absaugpult
• Zubehörsatz:
  • Absauger:
    • E2184 (24 x 24 mm)
    • E2064 (20 x 26 mm)
    • E2052 (20 x 20 mm)
  • Schützer:
    • P2220 (10 x 10 mm)
    • P2230 (15 x 15 mm)
    • P2235 (12 x 17 mm)
    • P4000 (12,5 x 12,5 mm)
    • P4010 (17 x 17 mm)
  • Stative (T2050, T2250)
  • Saugrohr für Extraktoren und Stative (0932330)
  • Saugnäpfe (3x 0934050, 3x 0934070)

Downloads

JBC ESHT manual	(1.58 MB)	Download
JBC ESHT datasheet	(456.38 KB)	Download
