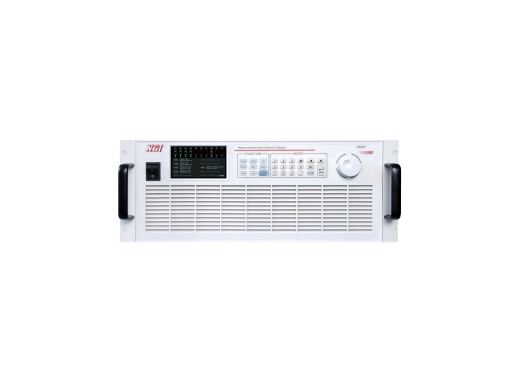

NGI N9000-Serie Batteriesimulator
Details
Dieser bidirektionale mehrkanalige Batteriesimulator wird zum Austausch von Batterien in F&E-, Produktions- und Testumgebungen verwendet. Dieses Gerät simuliert den exakten Ausgangszustand bzw. die exakten Lade- und Entladeeigenschaften echter Batterien. Es simuliert Ladung und Entladung, SOC, Innenwiderstand, Fehler und mehr. Spannungen und Ströme können mit hoher Präzision gemessen werden (Auflösung bis 0,1 mV bzw. 0,1 µA), sodass sich das Verhalten des Prüflings unter verschiedenen Batterieszenarien schnell und zuverlässig analysieren lässt. Jeder Kanal ist isoliert.
Für die N9000-Serie sind viele Konfigurationen möglich. Kontaktieren Sie uns gerne, wenn Sie eine Lösung für die Batteriesimulation suchen.
Gezeigt wird hier eine Beispielkonfiguration mit 8 Kanälen, bestehend aus einem N9000-Mainframe und zwei NB101-06-05-B-Modulen. Jedes Modul verfügt über vier Kanäle mit einer Ausgangsspannung von bis zu 6 V und einem bidirektionalen Strom von ±5 A zum Laden und Entladen. In einem Mainframe können bis zu 9 Module installiert werden, wodurch sich das System auf insgesamt 36 Kanäle erweitern lässt.
Optional ist ein Temperatursimulationsmodul erhältlich, mit dem sich Batterietemperaturen für das Batteriemanagementsystem (BMS) simulieren lassen. Darüber hinaus steht ein Hochspannungsversorgungsmodul zur Verfügung, mit dem die Gesamtspannung eines Batteriesystems simuliert werden kann.
Optionen
Diese Optionen sind für den Batteriesimulator der Serie N9000 verfügbar, weitere Hardware-Optionen finden Sie auf dem Datenblatt. Bitte kontaktieren Sie uns für weitere Informationen und unsere Preise.
Verfügbare Batteriemodule:
| Modell | Spannungsbereich | Strombereich | Anzahl Kanäle | Genauigkeit |
|---|---|---|---|---|
| NB101-06-01-A | 0-6 V | ±1 A | 4 CH | 0,1 mV |
| NB101-06-05-A | 0-6 V | ±5 A | 4 CH | 0,1 mV |
| NB101-06-01-B | 0-6 V | ±1 A | 4 CH | 0,5 mV |
| NB101-06-05-B | 0-6 V | ±5 A | 4 CH | 0,5 mV |
Verfügbare Temperatursimulationsmodule:
Es stehen 12 verschiedene Module zur Verfügung. Weitere Informationen finden Sie in der PDF-Datei im Abschnitt Downloads unten.
Verfügbare HV-Stromversorgungsmodule:
| Modell | Spannungsbereich | Strombereich |
|---|---|---|
| NB106-1200 | 0–1200 V | 0–100 mA |
| NB106-2500 | 0–2500 V | 0–100 mA |
Zubehör
Diese Standardkonfiguration des Batteriesimulators der Serie N9000 besteht aus:
- 1x N9000 Mainframe
- 2x NB101-06-05-B Batteriemodul
Vor-und Nachteile
- Hohe Präzision
- Modularer Aufbau
- 8 unabhängige Kanäle
- Begrenzter Eingangsspannungsbereich
