GW Instek MDO-2102AG Oszilloskop
Details

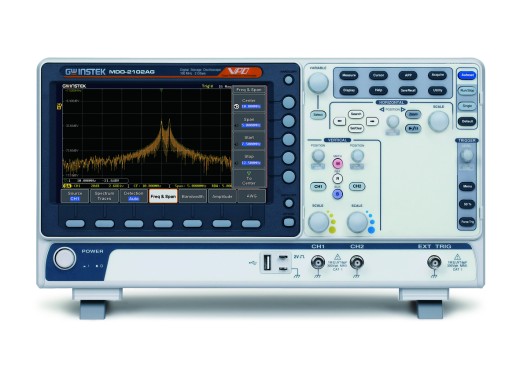

Das GW Instek MDO-2102AG ist das 2-Kanal 100MHz Oszilloskop in der erneuerten MDO-2000AG Serie von GW Instek, die der Nachfolger des MDO-2102EG ist.
Die MDO-2000AG sind sogenannte "Mixed Domain" (MD) Oszilloskope, die dank der sehr starken FFT-Analyse bis zur Nyquistfrequenz die volle Funktionalität eines Oszilloskops und eines Spektrumanalysators in einem bieten. Außerdem wird die Serie um einen zweikanaligen Funktionsgenerator mit 25 MHz erweitert. Im Vergleich zu seinem Vorgänger wurden einige der wichtigsten Eigenschaften eines Oszilloskops verbessert. Das MDO-2102AG verfügt über eine Abtastrate von maximal 2GSa/s und eine Speichertiefe von 20Mpts pro Kanal. Außerdem wurde die Serie um ein 300-MHz-Modell erweitert.
Die Oszilloskope der Serie MDO-2000A von GW Instek sind mit einem 8"-Farbbildschirm ausgestattet. Mit einer Wellenform-Erfassungsrate von 120.000 Wellenformen pro Sekunde können Signale mit diesem Oszilloskop schnell analysiert werden.
Die Oszilloskope können über USB und LAN mit einem Computer verbunden werden, um die Messdaten zu speichern. Es ist auch möglich, die Daten über einen längeren Zeitraum zu protokollieren. Mit einem Mindestintervall von 5 Sekunden ist es möglich, die gemessenen Wellenformen für maximal 100 Stunden auf einem USB-Stick im CSV-Format zu speichern. Es ist auch möglich, die Daten direkt auf Druckern auszudrucken, die PictBridge unterstützen.
Die MDO-Oszilloskope haben ein extrem geringes Hintergrundrauschen in der Elektronik. Das Hintergrundrauschen beeinträchtigt die Genauigkeit der Messergebnisse bei kleinen Signalen (Kleinsignal). Je geringer das Hintergrundrauschen ist, desto genauer ist die Messung.
Die Oszilloskope bieten die Möglichkeit der Dual-Darstellung, auf einem Bildschirm kann dann das gesamte Signal und ein gezoomter Teil davon angezeigt werden. Das macht es einfach, sich ein gutes Bild von einem Signal und wichtigen Teilen davon zu machen.
MDO-2000A
Wenn Sie keinen Funktionsgenerator in Ihrem Oszilloskop benötigen, bieten wir das GW Instek MDO-2102A
an.Modell-Übersicht
| ModelMDO-2102AGMDO-2202AGMDO-2302AG | |||
|---|---|---|---|
| Bandbreite | 100 MHz | 200 MHz | 300 MHz |
| Anstiegszeit | 3,5 ns | 1,75 ns | 1,17 ns |
| Preis |
Spezifikationen
| Speicher | 20 Mpts pro Kanal |
| Abtastrate | 2 GSa/s (max.) |
| Anzeige | 8" TFT, 800x480 Bildpunkte |
| Eingangsimpedanz | 1 MΩ // 16 pF |
| Horizontale Skala | 1 ns/Teilung - 100s/Teilung |
| Vertikale Auflösung | 1 mV/Teilung - 10 V/Teilung |
| A/D-Wandler | 8 Bit Auflösung |
| Maximale Spannung | 300 V RMS, KAT. I |
| Wellenform-Erfassungsrate | bis zu 120.000 wfm/s |
| Anschlüsse | USB, LAN, Go-NoGo-Ausgang |
| Gewicht (ohne Box) | 3,0 kg |
| Abmessungen | 384 x 127,3 x 208 mm (LxBxH) |
Zubehör
Alle Oszilloskope der Serie MDO-2000AG werden inklusive Zubehör geliefert:
- Schnellstartanleitung
- Cd mit Handbuch
- Netzkabel
- Tastköpfe, 1 pro Kanal
- Zertifikat der Kalibrierung
Vor-und Nachteile
- Spektrumanalysator- und Funktionsgeneratorfunktionalitäten
- Hohe Speichertiefe pro Kanal
- Gutes Preis-/Leistungsverhältnis
- Nur 2-Kanal-Modelle
Downloads
| GW Instek MDO-2000A(G) user manual |  (11.25 MB) | Download |
| MDO-2000A series datasheet | (1.34 MB) | Download |
| DTC sample | (126.04 KB) | Download |
