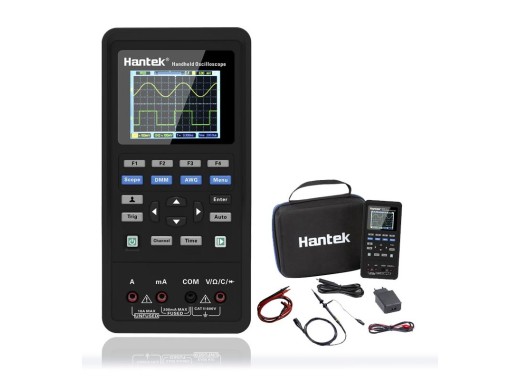

Handoszilloskop der Serie Hantek 2000
Details
Die Handheld-Oszilloskope der Hantek 2000-Serie sind preiswert und vielseitig zugleich. So sind die Oszilloskope in Bandbreiten bis 40 MHz und 70 MHz erhältlich und können mit einem Multimeter und Funktionsgenerator ausgestattet werden. Dadurch ist die Funktionalität dieser Messgeräte sehr umfangreich.
Das Oszilloskop wird mit einem eingebauten Lithium-Ionen-Akku betrieben. Dieser Akku kann über den mitgelieferten Adapter mit usb-c-Anschluss aufgeladen werden. Dieser usb-c-Anschluss ist auch für die Datenübertragung mit einem PC oder Telefon geeignet.
Modell-Übersicht
Nachfolgend finden Sie eine Übersicht über die Modelle der Hantek 2000 Handheld-Oszilloskop-Serie. Der Hauptunterschied zwischen den Modellen ist die Bandbreite und das Vorhandensein eines Funktionsgenerators.
| Modell | 2C42 | 2D42 | 2C72 | 2D72 |
|---|---|---|---|---|
| Bandbreite | 40 MHz | 40 MHz | 70 MHz | 70 MHz |
| Funktionsgenerator | Nein |
Ja |
Nein |
Ja |
| Preis (ohne MwSt.) |
Spezifikationen
| Oszilloskope-Funktion | |
| Bandbreite | 40 / 70 MHz |
| Kanäle | 2 |
| Abtastrate | 250 MSa/s (Einzelkanal), 125 MSa/s (Doppelkanal) |
| A/D-Wandler | 8 Bit |
| Speichertiefe | 6k (1-Kanal), 3k pro Kanal (2-Kanäle) |
| Vertikale Skala | 10 mV/Teilung - 10V/Teilung |
| Funktionsgenerator | |
| Frequenz | Sinus(1Hz - 25MHz), Block(1Hz - 10 MHz), Rampe(1Hz - 1 MHz), EXP(1Hz - 5 MHz) |
| Abtastung | 250 MSa/s |
| Amplitude | 2,5 Vss (50Ω), 5 Vss (hochohmig) |
| Auflösung | 0.10 % |
| Ausgangsimpedanz | 50 Ω |
| Multimeter-Funktion | |
| Auflösung | 4000 Zählungen |
| Wechselspannung | 1 mV - 600 V |
| Gleichspannung | 100 µV - 600 V |
| AC-Strom | 10 µA - 10 A |
| DC-Strom | 10 µA - 10 A |
| Widerstand | 0,1 Ω - 40 MΩ |
| Kapazität | 10 pF - 100 µF |
| Diode | 0 V - 2 V |
| Eingangsimpedanz | 10 M Ω |
| Andere Spezifikationen | |
| Anzeige | 2,8-Zoll-TFT (320x240) |
| Akku | 2 x 2600mA |
Zubehör
Die Hantek 2000 Handoszilloskope werden geliefert mit:
- 1 Tastkopf
- 1 Kabel mit Krokodilklemmen (D-Version wird mit 2 Kabeln geliefert)
- USB-Adapter mit Kabel
- 1 Multimetertastkopf
Vor-und Nachteile
- Viele Funktionalitäten
- Kostengünstig
Downloads
| Hantek 2000 series quick guide |
 (527.09 KB) |
Download |
| Hantek 2000 series user manual |
(862.62 KB) |
Download |
| Hantek 2000 series Windows software |
 (14.54 MB) |
Download |
| Hantek 2000 series manual |
(1.06 MB) |
Download |
