Micsig DP700 Differentialtastkopf (ohne Gehäuse)
Details
Hinweis: Einige Bilder zeigen die alte Version des Differenzialtastkopfs mit dem geteilten Design, um den vollständigen Zubehörsatz darzustellen; die Hauptbilder zeigen das neue Design.
Die Micsig DP700 ist ein kostengünstiger Hochspannungsdifferenzialsonde für den Einsatz mit einem Oszilloskop. Ihr Hauptzweck besteht in der Messung erdfreier Signale von Differenz- und Gleichtaktspannungen, auch bei hohen Frequenzen. Die hohe Eingangsimpedanz, die geringe Eingangskapazität und der minimierte Lasteffekt verbessern die Genauigkeit des Differenzsignals erheblich. Alle Modelle dieser Serie verfügen über eine ausgezeichnete Bandbreitenebenheit mit einer Amplitudenschwankung von < 0,5 dB innerhalb des halben Bandbreitenbereichs. So kann auch in hohen Frequenzbereichen eine hohe Genauigkeit beibehalten werden.
Das Produkt ist besonders nützlich bei der Entwicklung von Stromversorgungen, Motortreibern und bei der Arbeit mit elektronischen Vorschaltgeräten. Die Sonde ermöglicht es Ihnen, Messungen durchzuführen, ohne das Oszilloskop zu beschädigen, da es für hohe Spannungen ausgelegt ist.
Die Stromversorgung der Sonde erfolgt einfach über USB-C, eine gängige Schnittstelle der meisten modernen Oszilloskope und Computer. Dies macht die Sonde zu einem einfach tragbaren Werkzeug, die keine eigene Stromversorgung benötigt. Es wird für die Verwendung mit einem Oszilloskop mit einer Bandbreite von ≥100 MHz empfohlen. Sobald eine Bereichsüberschreitung festgestellt wird, beginnt das Gerät zu piepen und die LED blinkt auf. Die Sonde kann durch Kurzschließen der Messleitungen und Drücken der Nulltaste schnell auf Null gestellt werden.

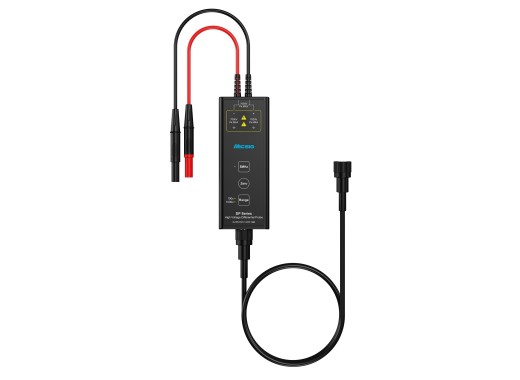

Bitte beachten Sie, dass es sich bei dem abgebildeten Produkt um das DP1500 handelt, das aber optisch mit allen anderen Modellen der DP-Serie vergleichbar ist.
Übersicht der Modelle
Die Produkte dieser Serie unterscheiden sich hauptsächlich in der Bandbreite und der maximalen Eingangswechselspannung. Weitere Unterschiede finden Sie in den Spezifikationen oder im Datenblatt.| Modell | Bandbreite | Max. Eingangswechselpannung | Preis |
| DP700 | 100 MHz | ±700 V | |
| DP702 | 200 MHz | ±700 V | |
| DP703 | 300 MHz | ±700 V | |
| DP705 | 500 MHz | ±700 V | |
| DP1500 | 100 MHz | ±1500 V | |
| DP1502 | 200 MHz | ±1500 V | |
| DP1503 | 300 MHz | ±1500 V | |
| DP1505 | 500 MHz | ±1500 V | |
| DP3000 | 100 MHz | ±3000 V | |
| DP3002 | 200 MHz | ±3000 V | |
| DP3003 | 300 MHz | ±3000 V | |
| DP3005 | 500 MHz | ±3000 V | |
| DP7000 | 100 MHz | ±7000 V | |
| DP7002 | 200 MHz | ±7000 V |
Spezifikationen
| Max. Eingangswechselpannung | 70 V (20X) 700 V (200X) |
| Geräuschpegel | ≤ 20 mVrms (20X) ≤ 90 mVrms (200X) |
| Verzögerungszeit | 11,7 ns (20X) 11,7 ns (200X) |
| Verstärkungsgenauigkeit | ± 2% |
| Ausgangsspannung | ≤ 3.5 V |
| Eingangsimpedanz | 6 MΩ / 1.67 pF (differential) 3 MΩ / 3.3 pF (jeder Eingang gegen Masse) |
| Ausgangsimpedanz | 1 MΩ |
| CMRR | Gleichstrom: > -80 dB 100 kHz: > -60 dB 10 MHz: > -30 dB 100 MHz: > -26 dB |
| Stromversorgung | USB-C (5 V), 2 W |
| Kabellänge | Eingang: 31 cm Ausgang: 100 cm |
| Abmessungen | 13.5 x 5 x 2.5 cm |
Zubehör
Die Differentialsonde umfasst folgendes Zubehör:
- 1 Paar Krokodilklemmen (schwarz/rot)
- 1 Paar Testhaken (schwarz/rot)
- USB-C-Kabel
Vor-und Nachteile
- Geräuscharm
- Dual-Dämpfungsauswahl
- USB-C-Netzteil
