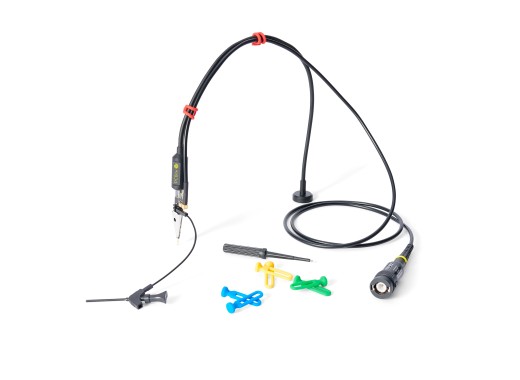

Sensepeek 4013 SP100 Oszilloskop Tastkopf 100 MHz
Details
Der Sensepeek (4013) SP100 ist ein 100-MHz-Oszilloskop-Tastkopf. Dieser Tastkopf ist ein revolutionärer Weg, um Leiterplatten freihändig zu testen und zu messen. Es ist nicht mehr nötig, den Tastkopf mit seinem magnetischen Boden an der optimalen Stelle zu platzieren. Dieser Tastkopf spart nicht nur Zeit beim Prüfen und Reparieren, sondern kann mit seinem minimalistischen Design und der federbelasteten Prüfnadel auch Signale an Fine-Pitch-Bauteilen und anderen Stellen messen, die für herkömmliche Tastköpfe schwer zu erreichen sind. Leider haben diese Tastköpfe nur ein Abschwächungsverhältnis von 10:1.
Wenn 100 MHz nicht den Anforderungen Ihrer Anwendung entsprechen, können Sie sich einen ähnlichen Tastkopf für Sensepeek-Oszilloskope ansehen: den Sensepeek SP200. Für zusätzliche Tastköpfe können Sie sich den Sensepeek 4009 ansehen. Und für zusätzliches Tastkopfkabelzubehör können Sie sich den Sensepeek 4010 ansehen.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
Die technischen Daten der SP100 Tastköpfe sind in der folgenden Tabelle aufgeführt.
| Bandbreite | 100 MHz |
| Anstiegszeit | 3,2 ns |
| Abschwächung | 10:1 |
| Eingangsimpedanz | 10 MΩ |
| Eingangskapazität | 14 - 18 pF |
| Max. Eingangsspannung | ±60 V(DC) / 30 V(AC RMS) |
| Länge des Kabels | 80 cm |
| Durchmesser der Tastkopfspitze | 0,5 mm |
Zubehör
Der Sensepeek 4013 wird geliefert mit:
- 1 x SP100 - 100 MHz freihändiger Oszilloskop Tastkopf
- 1 x Testhaken mit abnehmbarem Kabel für den Erdanschluss
- 1 x Satz farbkodierter Kabelhalter (4 Farben)
- 1 x Zusätzliche Prüfnadel
Vor-und Nachteile
- Flexibel mit Magnetfuß
- Abnehmbare Tastköpfe
Downloads
| Sensepeek SP100 manual |  (609.16 KB) | Download |
