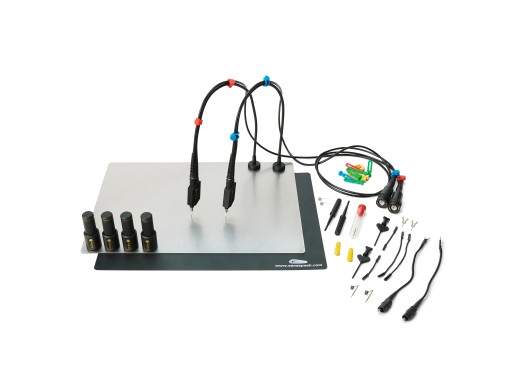

Sensepeek 6016 PCBite Kit mit 2x SQ200 200 MHz Tastköpfen für freihändige Oszilloskope
Details
Dieses Sensepeek 6016 PCBite Kit enthält zwei freihändige SQ200 200 MHz Tastköpfe für Oszilloskope, die sowohl für freihändige als auch für handgeführte Messungen verwendet werden können. Die magnetischen Böden dieser freihändig zu bedienenden Tastköpfe dienen dazu, die optimale Stelle für die Platzierung der Tastköpfe leicht zu finden.
Darüber hinaus enthält das PCBite-Kit eine PCBite-Isolationsabdeckung Sensepeek 4017, die als zusätzlicher Schutz bei der Arbeit mit stromführenden Leiterplatten verwendet werden kann.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
Die technischen Daten der SQ200 Tastköpfe sind in der folgenden Tabelle aufgeführt.
| 3 dB-Bandbreite | DC bis 200 MHz |
| Abschwächung | 10:1 |
| Widerstand an der Tastkopfspitze | 10 MΩ |
| Kapazität an der Tastkopfspitze | 13,9 pF |
| Eingangsimpedanz des Oszilloskops | 1 MΩ |
| Maximale Arbeitsspannung | 150 V RMS |
| Temperaturbereich | -20 ℃ - +50 ℃ |
| Durchmesser der Tastkopfspitze | 0,5 mm |
| Gewicht | 40 g |
Zubehör
Das Sensepeek 6016 PCBite Kit wird standardmäßig geliefert mit:
- 2x SQ200 - 200 MHz Freisprech-Oszilloskop-Tastköpfe (Sensepeek 6014)
- 4x PCBite Leiterplattenhalter
- 1x A4 Isolierabdeckung für die Leiterplatte (Sensepeek 4017)
- 1x Satz gelbe Isolierscheiben für die Leiterplattenhalter
- 1x große Grundplatte (A4)
- 1x Mikrofasertuch
Vor-und Nachteile
- Einfaches freihändiges Messen
Downloads
| SQ series manual |  (1.51 MB) | Download |
