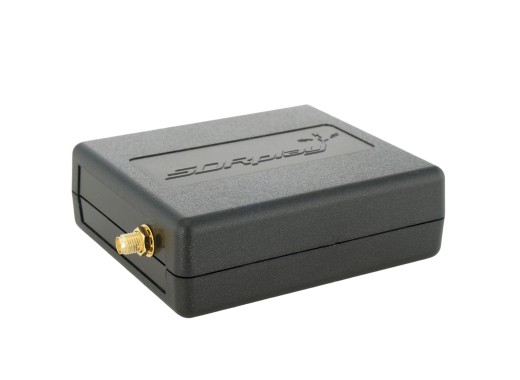

SDRPlay RSP1A RF-Empfänger

Der SDRPlay RSP1A ist ein Radio Spectrum Processor SDR Empfänger mit einem Empfangsbereich von 1 kHz bis 2 GHz. Der RSP1A basiert auf dem Konzept der Software Defined Radio (SDR)-Technologie. Dabei handelt es sich um ein Funkkommunikationssystem, bei dem Komponenten, die normalerweise in Hardware implementiert werden, mittels Software auf einem PC oder einem eingebetteten System ausgeführt werden. Mit Hilfe dieser Software können diese Komponenten somit als HF-Spektrumanalysator eingesetzt werden.

Der RSP1A hat eine Bandbreite von 10 MHz und kann über diese Bandbreite auch in Echtzeit abtasten, was ein großer Vorteil gegenüber den Standard-Spektrumanalysatoren ist, die in der Regel Sweep-Sampling verwenden. Der Empfänger verfügt über ein Spektrum, das bei 1 kHz beginnt, sich über LF, MW, HF, VHF, UHF, L-Band fortsetzt und bei 2 GHz endet, ohne Unterbrechungen im Spektrum. Der Empfänger ist außerdem mit 11 leistungsstarken Tief-, Band- und Hochpassfiltern ausgestattet.

Er ist ein sehr universelles System, das mit jeder gängigen SDR-Software wie HDSDR, SDR Console und Cubic SDR kompatibel ist. Darüber hinaus ist es kompatibel mit SDRuno, das standardmäßig in SDRPlay enthalten ist. Der RSP1A ist ein separates Modul, das in Kombination mit einem PC und einer Antenne verwendet werden muss. Das Spektrum kann dann mit der Software auf dem PC ausgewertet werden. Das Schöne am RSP1A im Vergleich zu ähnlichen Modulen ist, dass er mit einer 14-Bit-ADC-Siliziumtechnologie ausgestattet ist. Der Empfänger verfügt außerdem über eine benutzerfreundliche Schnittstelle, wobei er über das USB-Kabel (nicht im Lieferumfang enthalten) mit Strom versorgt wird und nur einen SMA-Antennenanschluss hat.

Alles in allem ist der SDRPlay RSP1A ein Empfänger mit einer sehr großen Reichweite, einem niedrigen Rauschpegel und einer benutzerfreundlichen Schnittstelle.

Ein USB-Kabel ist nicht im Lieferumfang des RSP1A enthalten. Es wird empfohlen, dieses USB-Kabel zusammen mit dem RSP1A zu bestellen. Dieses Kabel enthält 2 Ferritperlen.

ACHTUNG: Der Eingang des SDRPlay ist sehr empfindlich gegenüber ESD-Entladungen und übermäßiger Eingangsleistung. Dieses Produkt sollte mit großer Sorgfalt verwendet werden. Ein fehlerhafter Eingang wird von SDRPlay nicht unter Garantie repariert.

Spezifikationen

Downloads

SDRPlay RSP1A datasheet	(1.06 MB)	Download
Must read: protect your SDRPlay from RF damage	(4.49 MB)	Download
