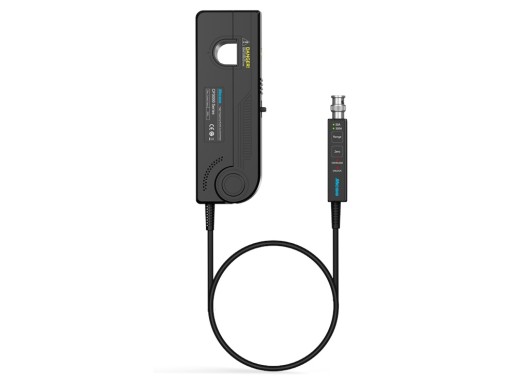

Micsig CP1510 AC/DC-Stromzange
Details
Die Micsig CP1510 Stromzange kann sowohl Gleich- als auch Wechselstrom präzise und zuverlässig mit hoher Frequenz messen. Die Stromzange verwendet eine Standard-BNC-Schnittstelle für Oszilloskope oder einen Mehrfachstecker für Adapter. Der maximal messbare Strom beträgt 300 Apeak bzw. 150 Arms. Mit einer Bandbreite von DC bis 10MHz eignet sich die Stromzange ideal für die Messung schneller Signale. Die Stromzange verfügt über zwei optionale Messbereiche von 30A und 150A und ist damit ideal für die Messung großer und kleiner Ströme. Außerdem verfügt die Stromzange über eine automatische und manuelle Nulleinstellung und eine Überlastanzeige. Der automatische und manuelle Nullabgleich verbessert die Messstabilität, während die eingebaute Überlastanzeige den Tastkopf bei hohen Strömen schützt.
Modellübersicht
| Modell | CP3005 | CP3008 | CP1510 |
|---|---|---|---|
| Bandbreite | DC - 5 MHz | DC - 8 MHz | DC - 10 MHz |
| Anstiegszeit | < 70 ns | < 53 ns | < 46 ns |
| Max. Strom | 300 Arms / 500 Apk | 300 Arme / 500 Apk | 150 Arme / 300 Apk |
| Preis |
Technische Daten
| Messbereich | 10 mA - 50 Arms 100 mA - 300 Arms |
| Signalverzögerung | ≤ 40 ns |
| Überlastanzeige | Ja |
| Stromversorgung | 12 V |
| Zangenöffnung | 20 mm |
| Kabellänge | 2 m |
| Abmessungen (Tastkopf) | 177 × 64 × 27 mm |
| Abmessungen (Steuergerät) | 96 × 40 × 17 mm |
| Gewicht | 460 g |
Zubehör
Der Stromtastkopf Micsig CP1510 wird mit folgendem Zubehör geliefert:
- Netzkabel
Vor-und Nachteile
- Hohe Bandbreite
- Hoher Strom
