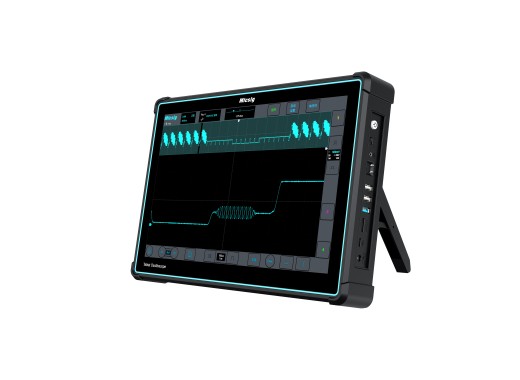

Das Micsig ETO3504 Oszilloskop ist ein 4 kanaliges Tablet-Oszilloskop mit 350 MHz. Das Oszilloskop hat eine 8-Bit-Auflösung ähnelt der Micsig MDO-Serie, aber ohne Tasten in Tablet-Ausführung. Das ETO3504 hat eine Abtastrate von 3 GSa/s, eine Speichertiefe von 360 Mpts und eine hohe Wellenformerfassungsrate von 230.000 wfm/s. Das Gerät hat ein niedriges Grundrauschen von < 90 μVrms bei 350 MHz. Dieses Tablet-Oszilloskop verfügt über einen großen 14-Zoll-TFT-Touchscreen mit einer Auflösung von 1920 x 1200 Pixeln. Das Oszilloskop hat keine Tasten.
Das Oszilloskop hat einen großen 13.500-mAh-Akku eingebaut. Dadurch eignet sich das ETO3504 ideal für die Anwendung im Feld im Vergleich zur Micsig MDO- oder MHO3- Serie. Das Oszilloskop unterstützt die Fernsteuerung über PC und Smartphone und kann Daten auf mehreren Kanälen gleichzeitig speichern. Das Micsig ETO3504 unterstützt mehrere mathematische Funktionen wie Addition, Multiplikation und Differenzierung sowie FFT. Er verfügt über mehrere Auslösearten wie Kante, Impulslogik und mehr.
Übersicht der Modelle
Wir führen mehrere Oszilloskope der ETO-Serie in unserem Sortiment, die sich in Bandbreite und Anstiegszeit unterscheiden.
| Modell |
ETO3504
|
ETO5004
|
| Bandbreite |
350 MHz |
500 MHz |
| Anstiegszeit |
≤ 1,0 ns |
≤ 0,7 ns |
| Preis |
2259.81
Inkl. MwSt:
2.259,81 €
Exkl. MwSt:
1.899,00 €
|
2378.81
Inkl. MwSt:
2.378,81 €
Exkl. MwSt:
1.999,00 €
|
Spezifikationen
| Kanäle | 4 |
| Speichertiefe | 360 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | 3 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 230.000 wfm/s |
| Vertikale Auflösung | 8 Bits |
| Vertikale Skala | 1 mV/div - 10 V/div |
| Horizontale Skala | 1 ns/div - 1 ks/div |
| Schnittstellen | USB-Host, USB-Gerät, LAN, Pass/Fail, Trigger Out |
| Dekodierung | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Anzeige | 14" TFT LCD (1920x1200) |
| Abmessungen | 353 x 245 x 56 mm |
| Gewicht | 3,6 kg |
Zubehör
Das Micsig ETO3504 Oszilloskop wird geliefert mit:
- 4x passive Sonde
- 4x MSP-BNC-Adapter
- 1x Leistungsadapter
- 1x (eingebaute) Batterie
Vor-und Nachteile
- 14-Zoll-Touchscreen mit 1920 x 1200
- Speichertiefe von 360 Mpts
Downloads
(4.79 MB)
