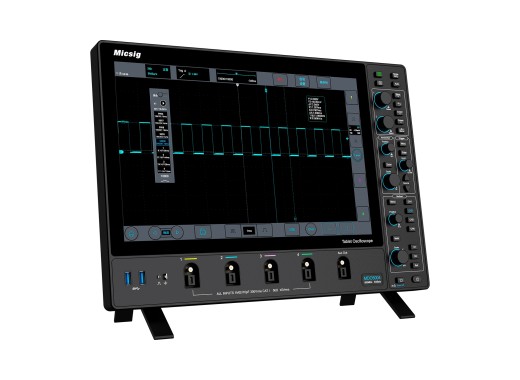

Das Micsig MDO5004 ist ein digitales 4-Kanal-Oszilloskop mit und einer Bandbreite von 500MHz. Dieses Oszilloskop hat eine 8-Bit-Auflösung. Für ein ähnliches Oszilloskop mit einer 12-Bit-Auflösung siehe die Micsig MHO3-Serie. Das MDO5004 hat eine Abtastrate von 3 GSa/s, eine Speichertiefe von 360 Mpts und eine hohe Wellenformerfassungsrate von 230.000 wfm/s. Außerdem verfügt es über einen großen 14-Zoll-TFT-Touchscreen mit einer Auflösung von 1920 x 1200 Pixeln.
Das Oszilloskop unterstützt die Fernsteuerung über PC und Smartphone und kann Daten auf mehreren Kanälen gleichzeitig speichern. Das MDO5004 unterstützt mehrere mathematische Funktionen wie Addition, Multiplikation und Differenzierung sowie FFT. Er verfügt über mehrere Auslösearten wie Kante, Impulslogik und mehr.
Übersicht der Modelle
Wir führen mehrere Oszilloskope der MDO-Serie in unserem Sortiment, die sich in Bandbreite und Anstiegszeit unterscheiden.
| Modell |
MDO2504
|
MDO3504
|
MDO5004
|
| Bandbreite |
250 MHz |
350 MHz |
500 MHz |
| Anstiegszeit |
≤ 1,4 ns |
≤ 1,0 ns |
≤ 0,7 ns |
| Preis |
2140.81
Inkl. MwSt:
2.140,81 €
Exkl. MwSt:
1.799,00 €
|
2259.81
Inkl. MwSt:
2.259,81 €
Exkl. MwSt:
1.899,00 €
|
2319.31
Inkl. MwSt:
2.319,31 €
Exkl. MwSt:
1.949,00 €
|
Spezifikationen
| Kanäle | 4 |
| Speichertiefe | 360 Mpts (geteilt durch die Anzahl der aktiven Kanäle) |
| Abtastrate | 3 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 230.000 wfm/s |
| Vertikale Auflösung | 8 Bits |
| Vertikale Skala | 1 mV/div - 10 V/div |
| Horizontale Skala | 1 ns/div - 1 ks/div |
| Schnittstellen | USB-Host, USB-Gerät, LAN, HDMI, Trigger Out |
| Dekodierung | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Anzeige | 14" TFT LCD (1920x1200) |
| Abmessungen | 400 x 280 x 35,8 mm |
| Gewicht | 4,3 kg |
Zubehör
Das Micsig MDO5004 Oszilloskop wird geliefert mit:
- 4x passive Sonde
- 4x MSP-BNC-Adapter
- 1x Leistungsadapter
Vor-und Nachteile
- 14-Zoll-Touchscreen mit 1920 x 1200 Auflösung
- Speichertiefe von 360 Mpts
Downloads
(14.11 MB)
